Installer une cabine de peinture pour camping-car ? Ce guide couvre les dimensions, le flux d'air, l'éclairage, la conformité, et ce que les cabines standard se trompent lorsqu'il s'agit de finition de véhicules surdimensionnés.
URL de la page : https://sprayboothmanufacturer.com/product/

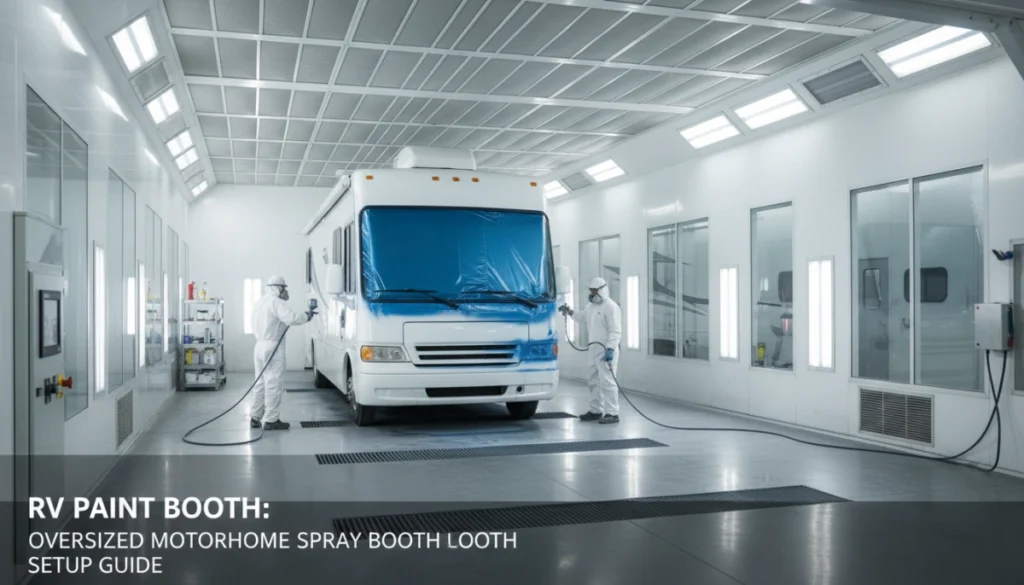

Cabine de peinture pour camping-car : Guide d'installation pour cabine de pulvérisation de camping-cars surdimensionnés
Peindre un camping-car de classe A dans une cabine de peinture automobile standard ne fonctionne pas. Le véhicule ne rentre tout simplement pas — ni en termes d'espace physique, ni en termes de capacité du système de ventilation.
La plupart des cabines standard ont une hauteur de plafond de 3 à 3,5 mètres. Un camping-car moderne avec des unités de climatisation de toit, des dômes satellites et des ventilateurs d'aération nécessite souvent 5 mètres ou plus. Les systèmes de ventilation des cabines standard sont conçus pour des volumes de cabines de voitures particulières, pas pour l'intérieur d'un espace devant gérer le flux d'air autour d'un camping-car de 14 mètres. L'éclairage n'atteint pas les bonnes zones. Et les ouvertures de porte ne sont pas assez larges pour faire entrer le véhicule sans risquer d'endommager les miroirs et la carrosserie.
Ce guide explique comment configurer correctement une cabine de peinture pour camping-car : les dimensions dont vous avez réellement besoin, comment fonctionne le flux d'air à cette échelle, à quoi ressemblent les exigences en matière d'éclairage, et ce que la conformité implique.
Pourquoi les cabines standard échouent pour les camping-cars
Il est utile d'être précis sur les points de défaillance, car ils ne concernent pas seulement la taille.
Dégagement
Les cabines standard ne fournissent pas le dégagement latéral de 1 à 1,5 mètre dont les peintres ont besoin pour maintenir une distance et un angle corrects du pistolet de pulvérisation sur un véhicule de grande taille. Une fois qu'un camping-car est à l'intérieur d'une cabine standard, il n'y a plus de place pour travailler correctement. Le résultat est une finition incohérente et des peintres contraints de se mettre dans des positions inconfortables pendant des heures.
Zones mortes de flux d'air
Un grand camping-car agit comme un déflecteur à l'intérieur de la cabine. Les systèmes de ventilation standard sont conçus pour déplacer l'air dans un volume de cabine réduit — lorsque vous introduisez un véhicule de la taille d'un bus, les courants d'air sont perturbés. La surpulvérisation reste en suspension plutôt que d'être aspirée dans le système de filtration, et les surfaces planes comme les côtés d'un camping-car provoquent des turbulences qui repoussent la surpulvérisation sur la peinture encore humide.
Angles morts de l'éclairage
Les luminaires au plafond standard sont trop bas pour éclairer correctement le sommet d'un camping-car. Sans éclairage à plusieurs hauteurs, les panneaux inférieurs et le dessous de caisse sont dans l'ombre, les peintres ne peuvent pas juger avec précision l'épaisseur du revêtement ou la cohérence de la couleur, et les défauts qui devraient être détectés avant que le véhicule ne quitte la cabine sont manqués.
Dimensions : Obtenir la bonne taille
C'est la décision la plus importante dans la configuration d'une cabine de peinture pour camping-car. Voici les dimensions minimales à partir desquelles travailler :
| Type de véhicule | Longueur recommandée de la cabine | Largeur recommandée de la cabine |
|---|---|---|
| Camping-car de classe C | 12–14 m (40–45 pi) | 5,5–6 m (18–20 pi) |
| Camping-car de Classe A | 15–18m (50–60ft) | 6–7,3m (20–24ft) |
| Super C / Conversion de bus | 18m+ (60ft+) | 7,3m+ (24ft+) |
Ce sont des dimensions minimales de travail — pas seulement l'empreinte du véhicule. La longueur et la largeur supplémentaires tiennent compte du fait que les peintres doivent pouvoir marcher tout autour du périmètre avec leur équipement de pulvérisation, échelles et plateformes roulantes, ainsi que pour les miroirs étendus et les extensions qui augmentent la largeur effective.
Pour la hauteur, le plafond doit dépasser le point le plus haut du véhicule — ce qui est rarement la ligne de toit elle-même. Les unités de climatisation montées sur le toit ajoutent généralement 30–45 cm. Les dômes et antennes satellites peuvent en ajouter davantage. Ensuite, il faut au moins 60–90 cm d'espace libre au-dessus du point le plus haut pour la distribution de l'air et l'éclairage. Pour un camping-car de classe A standard, une hauteur de plafond intérieure minimale de 5 à 5,5 mètres (16–18 pieds) constitue la référence pratique.
Les portes d'entrée doivent avoir une largeur minimale de 4,3 mètres et une hauteur de 4,3 à 4,9 mètres, avec des cadres renforcés robustes pour éviter l'affaissement avec le temps et des joints de qualité industrielle pour maintenir l'environnement sous pression à l'intérieur de la cabine.
Flux d'air : Trois options et leur comparaison
Contre-ventilation fait circuler l'air horizontalement des filtres d'admission à l'avant vers un groupe d'échappement à l'arrière. La solution la plus abordable et la plus simple à installer pour une cabine de grande taille. Sur un camping-car de 14 mètres, l'air transportant le surpulvérisateur doit parcourir toute la longueur du véhicule avant de sortir, ce qui crée un risque de contamination sur les surfaces fraîchement peintes. Convient pour des opérations où le coût est la priorité et où une finition parfaite n'est pas l'objectif principal.
Draught latéral descendant fait entrer l'air par des filtres au plafond et sort par des évents d'échappement à la base des murs latéraux. Aucun puisard au sol requis. La composante descendante du flux d'air gère beaucoup mieux le surpulvérisateur sur de grandes surfaces verticales plates qu'un système purement horizontal. Pour la plupart des opérations professionnelles de finition de VR, c'est la configuration la plus pratique — de meilleurs résultats que le flux croisé sans le travail de béton d'un système à flux descendant complet.
Downdraft complet aspire l'air directement du plafond dans un puisard au sol. La configuration la plus propre et la meilleure option pour des travaux de peinture personnalisés haut de gamme sur des camping-cars. Le surpulvérisateur tombe directement à l'écart du véhicule à chaque point plutôt que de voyager horizontalement. Nécessite une excavation de puisard en béton, ce qui augmente considérablement le coût et le temps de construction. Cela en vaut la peine pour des opérations où la qualité de finition justifie l'investissement.
CFM : Quelle quantité de flux d'air une cabine de VR doit-elle avoir
L'exigence de volume d'air augmente avec la section transversale de la cabine. Pour une cabine de VR, on parle généralement de 15 000 à 30 000+ CFM pour maintenir des concentrations de vapeur sûres et une vitesse d'air constante sur toute la zone de travail.
La vitesse d'air cible dans la zone de travail est de 50 à 100 pieds par minute. En dessous, le surpulvérisateur ne se dissipe pas assez rapidement. Au-dessus, sur un grand véhicule, il y a un risque de perturber la surface de peinture humide.
Une unité de compensation d'air (AMU) est essentielle à cette échelle. Lorsque la cabine évacue plus de 20 000 CFM d'air, cet air doit être remplacé par quelque chose. Sans AMU, la cabine crée une pression négative importante dans le bâtiment, aspirant de l'air non filtré par les écarts et les joints de porte. L'AMU chauffe et conditionne également l'air entrant — crucial pour des températures de durcissement constantes sur un véhicule avec la masse thermique d'un grand camping-car.
Éclairage : Comment couvrir un véhicule de cette taille
Une approche d'éclairage à trois niveaux est la norme pour les cabines de VR :
Appareils au plafond fournir un éclairage principal supérieur pour le couvre-toit et les sections supérieures. Ceux-ci seuls sont insuffisants pour un camping-car de taille standard mais constituent le point de départ.
Appareils en haut de la paroi latérale combler l'écart entre les lumières du plafond et les côtés principaux du véhicule, en veillant à ce que les coins supérieurs et les zones de transition soient correctement éclairés sans ombres.
Appareils en bas de la paroi latérale sont là où les cabines standard échouent complètement. Sans éclairage à ce niveau, les panneaux inférieurs, les garnitures et le châssis sont dans l'ombre. Les peintres ne peuvent pas voir ce qu'ils font sur une partie importante de la surface du véhicule, et les défauts à basse hauteur sont presque impossibles à détecter avant que le camping-car ne quitte la cabine.
Toutes les installations à l'intérieur de la zone de pulvérisation doivent être antidéflagrantes, classées pour les endroits dangereux de Classe I Division 2. Les LED à indice de rendu de couleur élevé qui reproduisent la lumière du jour naturelle sont le choix pratique pour un appariement précis des couleurs — cela est particulièrement important sur de grandes peintures personnalisées où la cohérence des couleurs sur 12 mètres de surface fait partie de ce que le client paie.
Conformité : Ce que vous devez respecter
NFPA 33 est la norme principale. Composants électriques antidéflagrants dans toute la zone de pulvérisation, systèmes de suppression d'incendie intégrés, et zones de dégagement appropriées autour de l'extérieur de la cabine sont tous obligatoires. En raison du volume de matériaux inflammables impliqués dans la peinture d’un camping-car de taille standard, le système de suppression d'incendie doit être conçu par des professionnels pour couvrir tout l'intérieur et le conduit d’échappement — un extincteur standard ne suffit pas à cette exigence.
OSHA exige un débit d'air minimum (100 pieds par minute est la norme), une qualité d'air respirable adéquate pour les travailleurs à l'intérieur de la cabine, et des exigences appropriées en équipement de protection individuelle (EPI). Les registres de maintenance montrant que la cabine fonctionne correctement font partie de la conformité continue à l'OSHA.
Règle EPA 6H exige une efficacité de filtration d'au moins 98% pour les polluants atmosphériques dangereux avant que l'air ne soit évacué à l'extérieur. Pour une opération de finition de camping-cars à volume élevé, cela signifie une filtration d’échappement à plusieurs étapes correctement spécifiée et une gestion documentée des filtres.
Permis locaux pour une cabine surdimensionnée implique généralement des permis de construction et électriques, l'approbation du commissaire aux incendies pour le système de suppression d'incendie, et éventuellement un permis de qualité de l'air. Votre Autorité compétente locale (AHJ) devra examiner les plans mécaniques, électriques et de plomberie. Les systèmes de verrouillage de sécurité — qui coupent automatiquement l’équipement de pulvérisation si les ventilateurs de ventilation échouent — sont requis dans la plupart des juridictions.
Installation : Ce que le processus de mise en place implique réellement
La préparation du site vient en premier. Un grand camping-car peut peser plus de 15 000 kg. Le sol doit être une dalle en béton renforcée, généralement d'au moins 150 mm d'épaisseur, pour éviter les fissures sous la charge du véhicule. La hauteur du plafond doit être confirmée à un minimum de 5,5 à 6 mètres pour accueillir la structure de la cabine plus le conduit d’échappement. Et il doit y avoir un espace de travail suffisant de tous côtés de l'emprise de la cabine pour l'accès des techniciens et les connexions utilitaires.
L'infrastructure des utilités doit être en place avant l'installation de la cabine. Une alimentation électrique triphasée est généralement requise pour les ventilateurs d’échappement à haut débit (CFM) et les ensembles d’éclairage. Si la cabine dispose d'une unité de chauffage électrique (AMU), l'alimentation en gaz doit être dimensionnée pour la sortie BTU élevée nécessaire pour chauffer le volume d'air concerné. Les points d'air comprimé doivent être planifiés à des endroits où les peintres peuvent y accéder sans traîner des tuyaux à travers le travail humide.
Assemblage structurel Utilise des panneaux en acier à rainure et languette emboîtés pour une étanchéité hermétique. Les cabines extra-larges ou extra-hautes nécessitent des supports en acier structuraux intégrés pour éviter que le toit ne s'affaisse sous le poids de l'équipement de ventilation avec le temps.
Installation de ventilation et de chauffage — garder les conduits aussi courts et droits que possible pour maintenir l'efficacité en CFM. Les filtres d'admission et d'échappement à haute capacité installés à cette étape doivent être adaptés aux volumes de surpulvérisation réels des peintures commerciales à grande échelle.
Test et calibration avant la mise en service de la cabine : ajustement de l'équilibre de pression pour atteindre une légère pression positive, cartographie du flux d'air à l'aide de traceurs de fumée pour vérifier l'absence de zones mortes, et vérification de l'éclairage pour confirmer une couverture sans ombres, du bas de la jupe jusqu'à la ligne de toit.
Entretien pour les opérations de VR à grand volume
Filtres — surveiller le manomètre quotidiennement. Les filtres d'admission et d'échappement dans une opération de peinture VR très active se chargent plus rapidement que dans les applications automobiles en raison des volumes de revêtement plus importants. Les pré-filtres doivent généralement être changés toutes les 2 à 4 semaines pour les ateliers actifs. Les filtres d'échappement doivent être changés en fonction des heures de pulvérisation plutôt que du temps calendaire.
Appareils d'éclairage — essuyer régulièrement les couvercles en verre. L'accumulation de film de peinture sur les couvercles réduit l'illumination, ce qui est un problème particulier dans une cabine où un éclairage à plusieurs niveaux fait la différence entre détecter les défauts et les manquer.
Joints de porte — vérifier mensuellement. La pression positive à l'intérieur d'une cabine VR correctement fonctionnelle signifie que les joints de porte supportent une charge continue. Un joint qui fuit dans une cabine de cette taille laisse entrer suffisamment d'air non filtré pour affecter la qualité de la finition.
AMU et brûleur — faire entretenir le système de chauffage annuellement par un technicien qualifié. Vérifier les connexions d'alimentation en gaz et vérifier la précision de la température. La température de cuisson constante dans tout le volume intérieur d'un camping-car dépend du bon fonctionnement de l'AMU.
Questions fréquentes
Quelle est la hauteur minimale du plafond pour une cabine de camping-car ? 5 à 5,5 mètres (16 à 18 pieds) pour un camping-car de classe A standard. Cela prend en compte la hauteur du véhicule, les accessoires montés sur le toit, la clearance au-dessus du véhicule pour la circulation de l'air, et la disposition des luminaires en hauteur.
De combien de CFM une cabine de VR a-t-elle besoin ? Généralement entre 15 000 et 30 000+ CFM selon la taille de la cabine. Le calcul est basé sur la section transversale de la cabine multipliée par la vitesse d'air cible (50 à 100 FPM). Votre fournisseur de ventilation doit confirmer ce calcul pour vos dimensions spécifiques.
Une cabine de camion peut-elle être convertie pour une utilisation en VR ? Dans certains cas oui, mais la hauteur est généralement la limite — la plupart des cabines de camion ne font que 4,3 mètres (14 pieds) de haut, ce qui est insuffisant pour les VR modernes avec des accessoires sur le toit. L'éclairage et la longueur peuvent également nécessiter une mise à niveau. Dans de nombreux cas, le coût d'une conversion complète se rapproche du coût d'une cabine conçue spécifiquement.
Ai-je besoin d'une AMU chauffée pour la peinture de VR ? Pour une opération professionnelle dans la plupart des climats français, oui. Un grand camping-car a une masse thermique importante — sans une unité de traitement de l'air chauffée, la cuisson est lente et incohérente. L'UTA contrôle également l'humidité, ce qui affecte les revêtements à base d'eau, et réduit considérablement le temps entre les couches.
La suppression d'incendie est-elle obligatoire ? Oui. La NFPA 33 et la plupart des codes locaux exigent un système de suppression d'incendie intégré pour toute cabine de pulvérisation de taille industrielle. Le système doit couvrir l'intégralité de l'intérieur et le conduit d'échappement, et doit être conçu par des professionnels pour le volume spécifique de la cabine.
Dites-nous avec quoi vous travaillez
Partagez vos types de camping-cars, les dimensions maximales du véhicule, la hauteur du plafond de l'installation et le volume de production. Notre équipe d'ingénierie concevra la cabine adaptée et fournira une proposition détaillée avec des plans d'agencement — généralement dans les 48 heures.
