Cabine de peinture industrielle : Guide complet sur face ouverte vs fermée et configuration
Choisir une cabine de peinture industrielle ne consiste pas seulement à trouver quelque chose pour contenir les éclaboussures. La cabine que vous choisissez influence la qualité de votre finition, la vitesse de votre production, la sécurité de vos peintres et si vous passez votre prochain contrôle de conformité.
La décision entre face ouverte et cabine fermée est souvent la première véritable bifurcation — et c’est une décision importante. Ce guide explique les deux options, comment les configurations de circulation d'air entrent en jeu, ce que la taille implique réellement, et ce que la conformité exige avant de commencer à pulvériser.
Ce qu'une cabine de peinture industrielle fait réellement
Une cabine de peinture est un environnement contrôlé où la circulation de l'air, la contamination et la température sont activement gérées plutôt que laissées au hasard. À l’intérieur d’une cabine correctement construite, l’air filtré et propre entre, circule sur la pièce à peindre, capte les éclaboussures et les fumées, et sort par le système de filtration d’échappement avant d’atteindre l’air extérieur.
Trois choses se produisent simultanément lorsque cela fonctionne correctement : la surface de la peinture humide reste exempte de contamination en suspension dans l’air ; les fumées dangereuses et les COV sont continuellement aspirées hors de la zone de respiration du peintre ; et les concentrations de vapeurs inflammables restent bien en dessous des niveaux d’ignition.
Lorsqu’une de ces conditions échoue — généralement à cause de ventilateurs sous-dimensionnés, de filtres obstrués ou d’une configuration de circulation d’air incorrecte — vous obtenez des défauts dans la finition, des risques pour la santé des peintres ou un problème de conformité. Souvent, les trois en même temps.
Cabine de peinture à face ouverte vs fermée : comment choisir
C’est la décision la plus courante à laquelle les gens sont confrontés lors de la spécification d’une cabine de peinture industrielle, et la bonne réponse dépend de ce que vous peignez et de la qualité de finition dont vous avez besoin.
Cabine de peinture à face ouverte
Trois murs et une ouverture à l’avant. L’air ambiant de l’atelier est aspiré par l’ouverture, circule dans l’espace de travail, et sort par un ensemble de filtres à l’arrière. Pas de portes à ouvrir ou fermer, accès facile pour charger et décharger les pièces, et une empreinte plus petite qu’une cabine fermée.
Cela fonctionne bien pour le travail du bois, la finition de meubles et la fabrication métallique de base — des applications où vous devez déplacer rapidement les pièces et où la norme de finition ne nécessite pas un environnement complètement scellé et contrôlé.
La limitation concerne le contrôle de la contamination. Parce que l’avant est ouvert, la poussière en suspension dans l’air provenant de l’atelier environnant peut entrer dans la zone de pulvérisation. Pour des finitions à haute brillance ou de précision, c’est un vrai problème. Si une poussière déposée sur une pièce humide nécessiterait une reprise, une cabine à face ouverte n’est pas l’outil approprié.

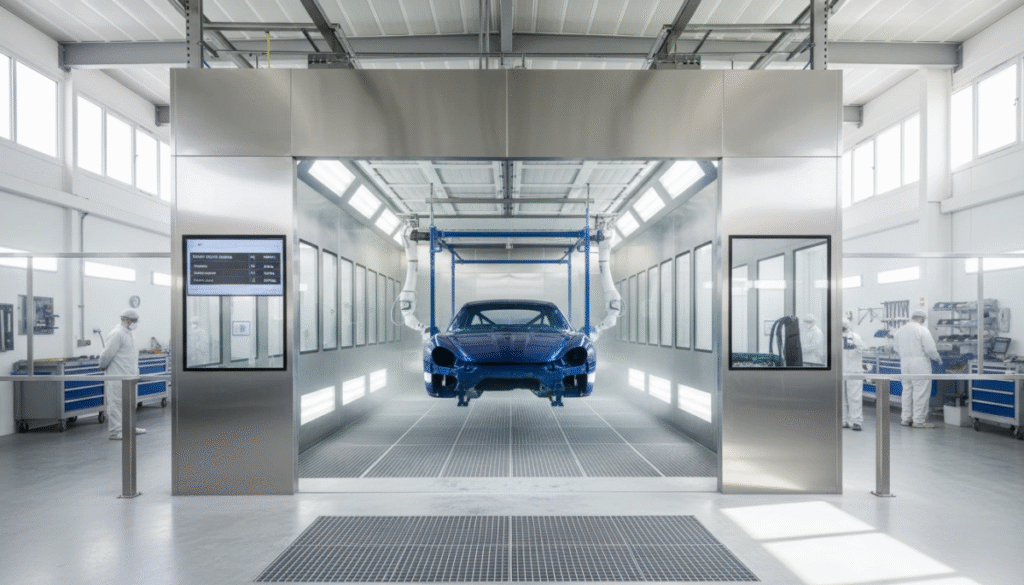

Cabine de peinture fermée
Entièrement scellée avec des portes dédiées, une pression positive et un système de ventilation complet. L’air entre par des filtres de plafond ou d’entrée à l’avant, circule dans une direction contrôlée sur la pièce, et sort par le système d’échappement. La poussière de l’atelier reste dehors car la cabine maintient une légère pression positive.
Idéal pour la remise en peinture automobile, les composants aérospatiaux, la fabrication commerciale à volume élevé — toute application où le contrôle de la contamination et la qualité de finition sont essentiels et font partie intégrante de ce que vous livrez.
Les compromis concernent le coût initial et l’espace au sol. Une cabine fermée représente un investissement plus important et occupe plus d’espace dédié. Pour les opérations où la qualité de finition justifie cet investissement, la réduction des reprises et la constance des résultats rendent l’économie évidente.
| Visage ouvert | Fermé | |
|---|---|---|
| Qualité de finition | Adapté aux finitions standard | Supérieur, capable de haute brillance |
| Contrôle de la contamination | Faible à modéré | Maximum |
| Idéal pour | Travail du bois, fabrication de base | Automobile, aérospatial, haute production |
| Coût initial | Moins élevé | Plus élevé |
| Volume de production | Faible à moyen | Moyen à élevé |
Configurations de flux d'air : laquelle convient à votre opération
Que vous optiez pour un visage ouvert ou fermé, la configuration du flux d'air à l'intérieur de la cabine détermine la gestion de la surcharge de peinture et la propreté de l'environnement de travail.
Contre-ventilation
L'air entre par des filtres d'admission frontaux et se déplace horizontalement vers une banque d'échappement à l'arrière. La solution la plus abordable et la plus simple à installer — aucun travail au sol requis. La limitation pour les pièces plus grandes est que la surcharge de peinture parcourt toute la longueur de l'espace de travail avant de sortir, ce qui augmente le risque de contamination. Fonctionne bien pour la fabrication générale et la finition des pièces où le coût et le débit sont prioritaires.
Aspiration descendante complète
L'air entre par une banque de filtres au plafond sur toute la longueur et descend directement vers une fosse au sol ou un système d'échappement surélevé. La surcharge de peinture tombe à chaque étape plutôt que de dériver horizontalement dessus. C'est la configuration la plus propre et la plus adaptée pour les travaux de revêtement de haute précision. Nécessite soit une excavation de fosse en béton, soit une structure de sol surélevée.
Semi-aspiration descendante
L'air entre par le plafond à l'avant et sort par la paroi arrière inférieure. Un schéma de flux d'air diagonal qui élimine mieux la surcharge de peinture que le flux croisé, sans nécessiter de fosse au sol. Une option intermédiaire solide, moins coûteuse qu'un flux descendant complet tout en offrant une qualité de finition sensiblement meilleure qu'un flux croisé.
Aspiration descendante latérale
L'air entre par des filtres au plafond et sort par des conduits à la base des murs latéraux. Une qualité de finition proche du flux descendant sans modification du sol. Idéal pour les installations où l'excavation n'est pas possible. Offre un flux d'air constant qui enveloppe l'équipement, particulièrement efficace pour les équipements volumineux et de forme irrégulière.
| Type de flux d'air | Orientation | Idéal pour | Pit requis |
|---|---|---|---|
| Contre-ventilation | Horizontal | Industriel général | No |
| Downdraft complet | Vertical | Finitions haut de gamme | Oui |
| Semi-draught descendant | Diagonal | Ateliers de taille moyenne | No |
| Draught latéral descendant | Plafond jusqu'aux murs latéraux | Qualité sans fosse | No |
Composants clés à comprendre
Filtres d'admission et plénums distribuer l'air entrant uniformément dans la cabine. Une distribution inégale crée des turbulences et des zones mortes — toutes deux causent des défauts de finition.
Ventilateurs d'échappement sont le moteur du système. Ils doivent être dimensionnés pour maintenir une vitesse d'air adéquate à travers la section transversale de la cabine. Trop faibles, et les concentrations de vapeur s'accumulent ; trop forts, et vous perturbez la surface de la peinture humide.
Unités de Reconstitution d'Air (URA) remplacer l'air extrait par de l'air frais, filtré et contrôlé en température. Sans une unité de traitement d'air (UTA), la cabine crée une pression négative dans le bâtiment, ce qui aspire l'air non filtré de l'atelier à travers les fissures. L'UTA chauffe également l'air entrant pour les cycles de cuisson — essentiel pour des temps de durcissement constants avec des revêtements industriels.
Systèmes de filtres secs vs systèmes à lavage à l'eau est un choix qui dépend du volume de production. Les cabines à filtre sec utilisent un média jetable — faciles à entretenir, coût initial plus faible, adaptées aux opérations à faible ou moyenne volume. Les cabines à lavage à l'eau utilisent un rideau d'eau continu pour capturer les surpulvérisations — meilleures pour les applications à volume élevé avec des couches épaisses, mais elles nécessitent un traitement de l'eau et une gestion des boues.
Éclairage et contrôles anti-explosion sont indispensables dans la zone de pulvérisation. L'intérieur d'une cabine de peinture est un environnement dangereux de Classe I Division 1. Chaque luminaire, interrupteur et moteur doit être certifié pour cela.
Dimensionnement : Obtenir les bonnes dimensions
Le point de départ est toujours votre plus grande pièce — pas votre pièce moyenne. Dimensionnez pour la pièce la plus grande que vous devrez jamais peindre, puis ajoutez une marge de manœuvre autour.
La règle standard est d'au moins 1 mètre (environ 3 pieds) d'espace libre de chaque côté de la plus grande pièce. Les peintres ont besoin de cet espace pour se déplacer avec l'équipement de pulvérisation, orienter correctement le pistolet sur des surfaces complexes, et travailler en toute sécurité sans se cogner contre les murs.
Ne pensez pas seulement à la pièce elle-même. Pensez à la façon dont elle entre et sort. Si un chariot élévateur ou un pont roulant amène l'équipement dans la cabine, l'ouverture de la porte doit le permettre avec une marge de manœuvre. Si un convoyeur transporte en continu des pièces, la configuration de la cabine doit soutenir ce flux sans créer de goulots d'étranglement.
Pour la hauteur sous plafond, mesurer la hauteur réelle requise pour tout équipement de levage, palans ou pièces de grande taille suspendues sur des rails. Cela est facile à négliger et difficile à corriger après l'installation.
Pour calculer les besoins en débit d'air, la formule de base pour une cabine à flux transversal est : largeur × hauteur × vitesse d'air cible = CFM requis. Pour la plupart des applications industrielles, 30 mètres par minute est la vitesse cible. Les calculs pour les flux descendantes utilisent la surface au sol plutôt que la section transversale. Faites confirmer cela par écrit par votre fournisseur de ventilation avant de finaliser la spécification de la cabine.
Conformité : Ce dont vous avez réellement besoin
NFPA 33 couvre la sécurité incendie. Tous les composants électriques à l'intérieur de la zone de pulvérisation doivent être antidéflagrants. L'intégration d'un système de suppression d'incendie est obligatoire. La cabine doit être construite avec des matériaux incombustibles, et des zones de dégagement autour de l'extérieur doivent être maintenues.
OSHA couvre la protection des travailleurs. Une vitesse d'air adéquate pour maintenir les surpulvérisations et les fumées en dessous des concentrations dangereuses dans la zone de respiration est la exigence principale. Les registres de maintenance montrant que le système fonctionne correctement sont une exigence OSHA, et non une simple conservation de documents optionnelle.
EPA couvre ce qui sort du bâtiment. Une filtration à plusieurs étapes capturant les solides de la peinture avant qu'ils n'atteignent la cheminée d'échappement est requise. Selon votre région et le volume annuel de revêtement, des permis et un suivi des émissions peuvent également être nécessaires.
Avant l'installation : permis de construire, permis électriques et approbation du service incendie sont la base. Un permis de qualité de l'air peut également être requis. Commencer ce processus avant de commander l'équipement est la bonne approche — les délais d'obtention des permis varient considérablement selon la juridiction.
Entretien : ce qu'il faut surveiller
Filtres — utilisez le manomètre, pas le calendrier. Lorsque la pression dépasse la ligne de base propre, changez les filtres. Les pré-filtres doivent généralement être changés toutes les 2 à 4 semaines pour un atelier actif. Les filtres d'échappement tous les 50 à 100 heures de fonctionnement. Le média de diffusion au plafond dure plus longtemps mais doit être vérifié mensuellement pour détecter tout affaissement ou percée.
Murs intérieurs — la couche de revêtement amovible facilite la gestion de la surpulvérisation sur les murs intérieurs. Lorsqu'une accumulation se forme, retirez-la et réappliquez plutôt que de gratter. Des murs intérieurs plus lumineux reflètent également plus de lumière sur la pièce à travailler.
Courroies et moteurs de ventilateur — vérifiez chaque semaine l'effilochage, le relâchement ou les bruits inhabituels. Une courroie qui glisse réduit immédiatement le débit d'air. Une vibration inhabituelle du moteur est un signe précoce de défaillance du roulement — détectez-la tôt et ce sera une réparation mineure ; l'ignorer peut entraîner une panne non planifiée.
Joints de porte — vérifiez mensuellement. Un joint de porte qui fuit perturbe l'équilibre de pression dont dépend tout le système, aspirant l'air non filtré de l'atelier dans la zone de pulvérisation.
Manomètre — vérifiez quotidiennement. Si la pression est trop élevée, la surpulvérisation ne se dégage pas correctement. Si elle est trop basse, des contaminants sont aspirés. C'est l'outil de diagnostic le plus simple dans la cabine et le plus important à utiliser réellement.
Questions fréquentes
Face ouverte ou fermée — laquelle ai-je besoin ? Si le contrôle de la contamination est important pour la qualité de votre finition, optez pour une cabine fermée. Si vous faites de la finition de pièces industrielles standard ou du travail du bois et que vous avez besoin d'un accès rapide pour faire entrer et sortir les pièces, une face ouverte est un choix pratique et économique.
Ai-je besoin d'un AMU chauffé ? Si vous opérez dans un climat froid ou si vous devez effectuer des cycles de cuisson pour accélérer le durcissement, oui. L'AMU remplace l'air épuisé par de l'air tempéré et filtré, et vous permet de contrôler la température de la cabine pour des résultats de revêtement cohérents. Sans cela, l'air entrant froid perturbe la viscosité de la peinture et prolonge les temps de séchage.
Comment calculer le CFM dont j'ai besoin ? Pour un flux transversal : largeur × hauteur × 30 m/min = CFM requis. Une cabine de 3 mètres de large et 3 mètres de haut nécessite environ 9 700 CFM. Pour un flux descendant, utilisez la surface au sol × vitesse cible. Confirmez le calcul avec votre fournisseur de ventilation et demandez-le par écrit.
La conformité à la NFPA 33 est-elle obligatoire ? Oui, pour toute opération de pulvérisation de finitions inflammables. Cela couvre les composants électriques antidéflagrants, l'intégration de la suppression d'incendie, les zones de dégagement et les matériaux de construction. Une cabine correctement construite répond à ces exigences par conception — demandez à tout fournisseur la documentation pertinente avant d'acheter.
Quelle est la différence entre une cabine de pulvérisation et une cabine de peinture ? Les termes sont utilisés de manière interchangeable dans l'industrie. Techniquement, une cabine de pulvérisation fait référence à l'enceinte elle-même, tandis qu'une cabine de peinture désigne le système complet comprenant l'éclairage, le chauffage et les contrôles. En pratique, ils signifient la même chose.
Regardez : Cabine de peinture industrielle en fonctionnement
[Intégrer une vidéo responsive — utilisez embedresponsively.com pour générer le code d'intégration]
Cabine de peinture industrielle fermée en fonctionnement, effectuant un cycle de production complet — test de flux d'air, inspection des filtres, cycle de cuisson AMU et inspection du manomètre.
Attribut du titre de la vidéo : guide de configuration de ventilation pour cabine de peinture industrielle à face ouverte vs cabine fermée
Dites-nous ce dont vous avez besoin
Partagez vos dimensions de pièce, type de revêtement, volume de production et détails de l'installation. Nous recommanderons la configuration adaptée et enverrons un devis détaillé avec des plans d'agencement — généralement dans les 48 heures.
