La mayoría de los propietarios de talleres dedican su energía a pensar en el flujo de aire, filtración y sistemas de calefacción — y luego pasan por alto completamente el suelo. Ese es un error que se manifiesta más adelante como losas agrietadas, paneles desalineados y puertas de la cabina que no sellan correctamente. Antes de que se atornille un solo panel, la base debe estar en condiciones. Esta guía explica cómo calcular lo que realmente soporta tu suelo, qué especificaciones de concreto son importantes, cómo manejar instalaciones en foso y qué debes vigilar a largo plazo.
URL de la página: https://sprayboothmanufacturer.com/product/

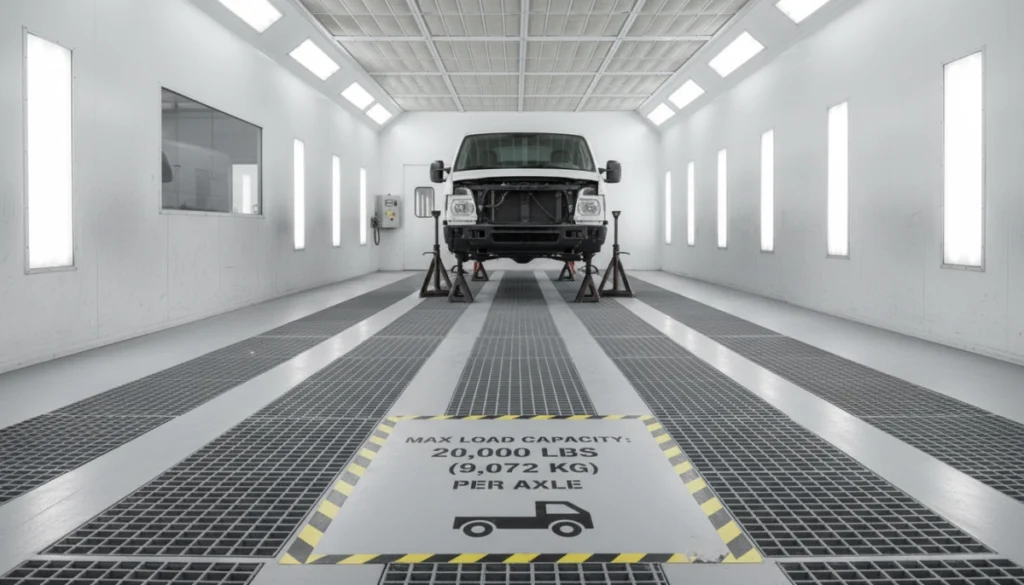

Comprender qué soporta realmente tu suelo
El peso que soporta tu losa no es solo la estructura de la cabina — es todo lo que está en ella en conjunto. Equivocarse en esto es cómo terminas con un suelo que se asienta de manera desigual y desajusta toda la cabina.
Carga Muerta: La Presión Constante
La carga muerta es el peso de todo lo que permanece en su lugar de forma permanente. Esto incluye los paneles de paredes y techos, el plenum superior y el sistema de distribución de aire, las luminarias y todo el hardware que mantiene la estructura unida. Los paneles aislantes de doble pared en una huella grande de la cabina se suman más rápido de lo que la mayoría de las personas espera, y el plenum suele ser el componente individual más pesado de la caja de la cabina.
Los sistemas mecánicos también pertenecen a esta categoría. Las Unidades de Suministro de Aire y los ventiladores crean cargas puntuales concentradas — especialmente cuando están montados en el techo de la cabina o en soportes dedicados. También introducen vibraciones en funcionamiento, que el suelo debe absorber continuamente durante la vida útil del equipo.
Carga Viva: El Peso Variable
La carga viva es todo lo que entra y sale — principalmente los vehículos o piezas que estás rociando. Lo importante aquí es que un vehículo pesado no distribuye su peso de manera uniforme en el suelo. Un camión de 2.700 kg aplica ese peso a través de cuatro puntos de contacto relativamente pequeños de las llantas, creando una presión concentrada en esos puntos específicos. Si la cabina está ubicada de modo que esas áreas de contacto con las llantas coincidan con zonas reforzadas de la losa, el suelo lo soporta bien. Si están descentradas o sobre una sección debilitada, ahí comienzan los asentamientos y las grietas.
Carga estática vs. carga dinámica
Un camión detenido en la cabina es una carga estática. Ese mismo camión entrando sobre una rejilla de foso es una carga dinámica — el peso en movimiento crea patrones de estrés diferentes al peso estacionario. El cálculo de la carga total debe tener en cuenta ambos, usando la carga muerta de la estructura de la cabina más el peso máximo del vehículo o pieza más pesado que vayas a rociar. Nunca diseñes según tu carga media — diseña para tu peor caso.
| Componente | Fuente de peso | Tipo de carga |
|---|---|---|
| Estructura de la cabina | Paneles, puertas, plenum, vidrio | Carga muerta — constante |
| Sistemas mecánicos | Unidades de Suministro de Aire, ventiladores, conductos | Carga muerta — concentrada |
| Vehículos y equipos | Peso en vacío a través de las parches de neumáticos | Carga viva — variable |
| Personal y carretillas | Técnicos, racks de equipos | Carga viva — mínima |
Especificaciones de concreto: lo que necesita la losa para soportar peso industrial
Resistencia a la compresión
Para la mayoría de las instalaciones de cabinas de pulverización, una resistencia a la compresión del concreto de 3,000 a 4,000 PSI es el estándar de la industria. Este rango soporta el peso estático combinado de la estructura de la cabina y el estrés dinámico de los vehículos que entran y salen durante años de uso diario. Los pisos de garajes residenciales suelen verterse con calificaciones de PSI más bajas — si te mudas a un espacio convertido, verifica la especificación de la losa existente antes de asumir que es adecuada.
Espesor de la losa
El espesor determina cuánto abuso a largo plazo puede absorber la losa.
| Espesor de la losa | Uso recomendado |
|---|---|
| 4 pulgadas | Reparación automotriz estándar, vehículos de uso ligero, pequeños crossover |
| 6 pulgadas | Camiones comerciales, equipos industriales pesados, perímetros de fosos de extracción descendente |
Una losa de 4 pulgadas funciona para muchas instalaciones estándar de cabinas automotrices cuando el concreto está en buenas condiciones y correctamente reforzado. Para cargas más pesadas — camiones de tamaño completo, grandes unidades de tratamiento de aire (UTAs), o cabinas con instalaciones en foso — una losa de 6 pulgadas es la opción más segura.
Refuerzo
La sola grosor no evita que se agriete. El hormigón necesita refuerzo interno para soportar la tensión de tracción creada por cargas puntuales pesadas sin fracturarse.
La varilla de refuerzo de grado 60 es la opción adecuada para losas de 15 centímetros que soportan cargas puntuales pesadas. La malla de alambre soldado funciona bien para vertidos de 10 centímetros, principalmente para prevenir grietas superficiales finas. Los aditivos de malla de fibra se usan a menudo junto con la varilla o la malla para reducir las grietas por retracción durante el curado inicial del hormigón. Para la mayoría de las instalaciones profesionales, una combinación de varilla y malla de fibra proporciona un rendimiento sólido a largo plazo.
Preparación y tiempo de curado de la cimentación
Dos cosas que a menudo se apresuran y no deberían. La losa debe estar nivelada dentro de 3 milímetros en un tramo de 3 metros — incluso una pequeña desviación afecta si los paneles de la cabina se alinean correctamente y si las puertas sellan bien. Y el hormigón nuevo necesita un período completo de 28 días para alcanzar su resistencia de diseño antes de que se anclen equipos pesados. Instalar antes de ese momento corre el riesgo de hundimiento y agrietamiento bajo la carga estática inicial.
Cargas puntuales: donde se concentra la verdadera tensión
El peso promedio distribuido en toda la huella de la cabina a menudo parece manejable en papel. El problema es que la cabina no distribuye el peso de manera uniforme — lo concentra en ubicaciones específicas.
Las patas de la cabina soportan el peso combinado del plenum, los paneles, la iluminación y los sistemas mecánicos superiores. El motor y el conjunto del ventilador crean una huella densa con alta presión localizada. Cuando los ventiladores de escape se encienden, la vibración añade una tensión cíclica en esos mismos puntos que el suelo absorbe continuamente durante años.
Para obtener una línea base funcional para la carga del suelo, el cálculo es:
- Carga muerta = peso total de la estructura de la cabina, incluidos paneles, plenum, luces y equipos mecánicos montados
- Carga viva = peso máximo del vehículo o parte más pesado, más el peso del técnico y del equipo
- PSF total = (Carga muerta + Carga viva) ÷ superficie total de la cabina en pies cuadrados
Tenga en cuenta que la cifra promedio de PSF puede parecer razonable mientras una sola pata de la cabina soporta varios miles de libras en una pequeña área de contacto. La clasificación PSI del hormigón debe soportar esos puntos críticos concentrados, no solo la carga distribuida promedio.
Instalaciones en foso: requisitos estructurales especiales
Un foso de cabina de extracción descendente es más que un agujero en el suelo. Es un componente estructural que debe soportar cargas verticales significativas mientras resiste la presión lateral del suelo circundante.
Diseño de paredes del foso
Las paredes del foso generalmente deben tener al menos 20 centímetros de grosor y estar reforzadas con varillas para resistir la presión del suelo hacia adentro. Las paredes también soportan cargas verticales de la estructura de la cabina arriba — el plenum y los paneles de las paredes a menudo descansan en el perímetro del foso, y ese peso se transfiere hacia abajo a través de las paredes del foso hasta la cimentación. Ambas fuerzas deben considerarse en el diseño de las paredes, no solo una de ellas.
Soporte de rejilla
El saliente donde se coloca la rejilla del suelo — a veces llamado rebaje — debe estar nivelado y reforzado para soportar vehículos y piezas pesadas que se mueven directamente sobre él. La irregularidad o debilidad en este saliente se manifiesta como una rejilla que se balancea o desplaza bajo carga, lo que genera un problema de seguridad y un problema de alineación para la estructura de la cabina.
Humedad y Drenaje
Un foso que recoge agua crea problemas de corrosión en los componentes de la cabina y problemas estructurales en el hormigón con el tiempo. Las barreras de vapor bajo el suelo del foso evitan la infiltración de agua subterránea. Los pozos de sumidero o las instalaciones de drenaje gestionan el agua de la limpieza del suelo o derrames accidentales. Los programas adecuados de armaduras también consideran los ciclos de congelación y descongelación en climas fríos, que generan estrés cíclico en las paredes del foso y que pueden causar grietas si el refuerzo no es adecuado.
Cumplimiento y Evaluación Profesional
La NFPA 33 establece los estándares para las operaciones de acabado por pulverización e influye en los códigos de construcción locales en toda España, incluyendo requisitos relacionados con cómo los suelos soportan cargas y ciclos de calor. Antes de la instalación, verifique las distancias de seguridad contra incendios, confirme que la losa cumple con el grosor mínimo para su modelo específico de cabina y asegúrese de que los datos de carga estén documentados y listos para la revisión del permiso y del inspector de incendios.
Si se traslada a un edificio antiguo o a un almacén convertido, no asuma que la losa existente es adecuada. Involucre a un ingeniero estructural licenciado si el hormigón presenta escamas profundas o grietas significativas, si faltan los registros de la colocación original, o si va a instalar una cabina industrial pesada o un sistema de extracción de múltiples vehículos en una losa de especificación desconocida. Descubrir que el suelo no soportará la carga después de que llegue el equipo es una lección costosa.
Mantenimiento a Largo Plazo del Suelo
La instalación es el comienzo, no el final. El suelo necesita atención continua para mantener la cabina en la alineación adecuada y la estructura funcionando como se diseñó.
Monitoreo de Grietas
Preste atención a las áreas alrededor de las patas de la cabina y los puntos de entrada de vehículos — estas son las ubicaciones de mayor estrés. Las grietas finas menores pueden ser un asentamiento normal, pero patrones de telaraña o grietas que se ensanchan son signos tempranos de fatiga del suelo. Si no se abordan, estas grietas permiten que la humedad alcance el acero de refuerzo, lo que lo corroe desde el interior y acelera el deterioro estructural.
Protección de la Superficie de Concreto
El hormigón en bruto es poroso y absorbe solventes, diluyentes y derrames de pintura. Una capa de suelo de epoxi o poliaspartico crea una barrera resistente a productos químicos que evita que estos materiales penetren en la losa. La capa también facilita la limpieza, mejora la resistencia al deslizamiento y no afecta la distribución de cargas. Aplíquela después de que el hormigón haya curado completamente y antes de instalar el equipo.
Verificación de la Alineación de la Cabina
Si el suelo se asienta de manera desigual con el tiempo, desequilibra la estructura de la cabina. Esto se manifiesta en sellos de puertas que ya no cierran correctamente — lo que arruina el equilibrio de presión dentro de la cabina — o en conjuntos de AMU y ventiladores de escape que no están nivelados, lo que genera vibraciones desbalanceadas y acelera el desgaste del motor. Revisar los niveles periódicamente detecta estos problemas mientras aún son económicos de solucionar.
Preguntas Frecuentes
¿Puede un suelo de garaje estándar de 10 cm soportar una cabina de pintura? Para cabinas automotrices ligeras con vehículos estándar, una losa de 10 cm en buen estado suele ser suficiente. Las variables clave son la resistencia del concreto en PSI — las colocaciones residenciales suelen estar por debajo del estándar industrial de 3,000 a 4,000 PSI — y si la losa está reforzada. Para camiones pesados, instalaciones de fosos de extracción descendente o unidades de tratamiento de aire grandes, la especificación adecuada es una losa reforzada de 15 cm.
¿Cuánto tiempo necesita que cure el hormigón nuevo antes de instalar? 28 días es lo estándar. El hormigón alcanza su resistencia total de diseño en ese momento. Instalar equipos pesados antes de ese plazo corre el riesgo de hundimiento o grietas bajo la carga inicial antes de que la losa alcance su resistencia a la compresión nominal. También permite que la humedad escape completamente, lo cual es importante para la adhesión de la capa de suelo posteriormente.
¿Qué sucede si la losa no cumple con los requisitos de carga? El marco de la cabina puede desplazarse, lo que provoca que las puertas pierdan su sellado y que la circulación de aire se deteriore. Pueden desarrollarse profundas fracturas por estrés en los puntos de carga donde las patas de la cabina contactan con el suelo. En casos severos, las áreas localizadas de la losa pueden fallar bajo cargas concentradas. Asegurar que el suelo esté correcto antes de la instalación es mucho más económico que la remediación posterior.
¿Es necesario un barrera de vapor debajo de la losa? Sí. La humedad del suelo que migra a través del hormigón poroso aumenta la humedad dentro de la cabina y contribuye a la corrosión en la parte inferior de los paneles de la cabina y componentes mecánicos. Una barrera de vapor bajo la losa es una medida preventiva de bajo costo con consecuencias reales si se omite.
| Especificación | Requisito |
|---|---|
| Espesor mínimo de la losa | 4 pulgadas (estándar) a 6 pulgadas (de alta resistencia) |
| Resistencia a la compresión del concreto | 3,000–4,000 PSI |
| Refuerzo | Varilla o malla de alambre soldado |
| Tiempo de curado antes de la instalación | 28 días |
| Tolerancia de nivelación | 1/8 de pulgada en 10 pies |
