Elegir la cabina de pintura equivocada es uno de los errores más costosos que un taller puede cometer. La configuración del flujo de aire afecta la calidad del acabado en cada trabajo que pasa por ella, y una instalación inadecuada para tu volumen de producción y tus instalaciones genera problemas que no pueden resolverse con una mejor técnica de pulverización. Esta guía cubre los principales tipos de cabinas de pintura para coches y sus características, cuáles son los componentes esenciales, cómo dimensionar la cabina para tu operación y qué exige la normativa.
URL de la página: https://sprayboothmanufacturer.com/product/

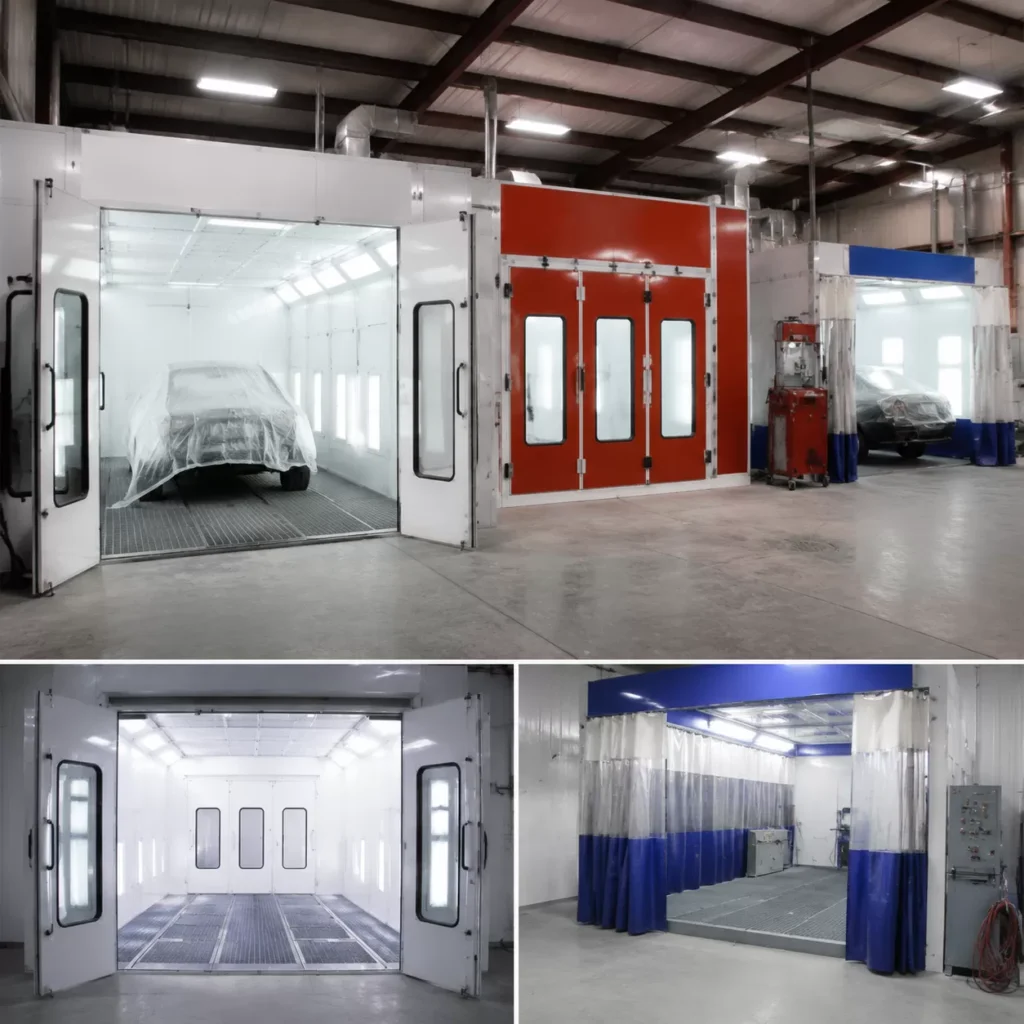

Las principales configuraciones de cabinas y cómo funcionan
Downdraft
El aire entra a través de filtros en el techo y viaja directamente hacia abajo, saliendo por rejillas de extracción en el suelo. La gravedad ayuda al movimiento descendente del exceso de pulverización y la contaminación, alejando ambos de todas las superficies del vehículo simultáneamente en lugar de arrastrarlos a través de ellas.
Esta es la configuración más limpia disponible y el estándar para centros de colisión de alto volumen donde la calidad del acabado no es negociable. Requiere una fosa de extracción de hormigón o una plataforma elevada de acero —lo que aumenta el coste de instalación—, pero para talleres que realizan trabajos de repintado premium, la reducción de la contaminación y el retrabajo justifica la inversión.
Corriente cruzada
El aire se mueve horizontalmente desde los filtros de entrada en la parte delantera de la cabina hasta un plenum de extracción en la pared trasera. No se requiere fosa, lo que hace que la instalación sea sencilla y mantiene el coste inicial más bajo que cualquier otra configuración.
La contrapartida es que cualquier contaminación recogida en la parte delantera del vehículo viaja a lo largo de todo el trabajo antes de llegar al extractor. Para acabados industriales básicos, recubrimientos de armarios y madera, o trabajos automotrices de nivel inicial donde la perfección absoluta del acabado no es el requisito principal, el flujo cruzado es una opción práctica y rentable.
Semi-descarga hacia abajo
El aire entra a través de filtros en el techo en la parte delantera de la cabina y viaja en diagonal hacia los filtros de extracción en la parte baja de la pared trasera. Combina la entrada más limpia desde el techo de un sistema de flujo descendente con una disposición de extracción trasera que no requiere excavación en el suelo.
El resultado es un mejor control de la contaminación que una cabina de flujo cruzado estándar sin la necesidad de una fosa. Para talleres de tamaño medio que buscan mejorar la calidad del acabado respecto a lo que ofrece una cabina de flujo cruzado sin asumir el coste total de instalación de una de flujo descendente, la semi-descendente es un término medio razonable.
Soplete lateral hacia abajo
El aire entra a través de filtros en el techo y sale por plenums de extracción integrados en las secciones inferiores de las paredes laterales. El movimiento descendente desde el techo crea un efecto cortina que arrastra el exceso de pulverización lejos de la superficie del vehículo y hacia los laterales en lugar de a través de él.
Esta configuración ofrece un rendimiento más cercano al de una cabina de flujo descendente completa que el flujo cruzado o semi-descendente, y lo hace sin requerir excavación en el suelo. Para instalaciones donde no se puede cortar la base —locales alquilados, nivel freático alto o edificios con limitaciones estructurales—, el flujo descendente lateral suele ser la mejor opción disponible.
Cabinas móviles e inflables
Recintos portátiles que se montan rápidamente y utilizan ventiladores direccionales con paneles de filtro reemplazables. El flujo de aire es una disposición simplificada de flujo cruzado. No están diseñadas para el repintado completo de vehículos —son para técnicos móviles, reparaciones SMART (tecnología de reparación de áreas pequeñas y medianas) y capacidad temporal adicional cuando no hay una cabina fija disponible.
| Tipo de Cabina | Dirección del flujo de aire | Fosa requerida | Calidad del acabado | Mejor caso de uso |
|---|---|---|---|---|
| Downdraft | Del techo al suelo | Sí — o plataforma elevada | Excepcional | Repintado premium de alto volumen |
| Corriente cruzada | De adelante hacia atrás | No | Bueno | Económico, industrial, nivel inicial |
| Semi-descarga hacia abajo | Diagonal — de arriba hacia atrás | No | Muy buena | Tiendas de nivel medio que buscan calidad y valor |
| Soplete lateral hacia abajo | Techo hasta los laterales inferiores | No | Excelente | Tiendas incapaces de excavar |
| Móvil | Horizontal, variable | No | Aceptable | Uso temporal, reparaciones SMART |
Características esenciales para evaluar
Sistema de Filtración
La calidad del aire es lo que diferencia una cabina que produce resultados limpios de una que requiere un pulido y corrección significativos después de cada trabajo. Una configuración de filtración en varias etapas maneja esto en ambos extremos: los filtros de entrada capturan partículas antes de que entren en la cabina, y los filtros de escape capturan el exceso de pulverización antes de que el aire salga del edificio.
Los filtros con clasificación HEPA son recomendables para trabajos de acabado automotriz. Mantienen el entorno de pulverización lo suficientemente limpio para reducir de manera significativa el tiempo dedicado a la corrección post-pintura, lo cual se acumula en cada trabajo que procesa la cabina.
Iluminación LED
La iluminación afecta la calidad del acabado de manera directa y medible. Si un pintor no puede ver una zona seca, una gota o una cobertura desigual mientras la pintura está húmeda, el problema pasa al ciclo de horneado en lugar de corregirse. La colocación de luminarias sin sombras con LED de temperatura de color correcta en el rango de luz diurna de 5000K a 6000K permite a los pintores ver el color y la textura reales de la superficie durante toda la aplicación.
La iluminación con corrección de color también hace posible una coincidencia de pintura precisa. Los acabados metálicos y perlados, en particular, muestran su verdadera carácter bajo una iluminación equivalente a la luz diurna — bajo una iluminación con desplazamiento de color, una coincidencia que parece correcta en la cabina no coincidirá bajo la luz diurna exterior.
Sistema de calefacción y AMU
Una cabina calefactada con una Unidad de Suministro de Aire (AMU) cambia la capacidad de producción de una operación. La AMU reemplaza el aire agotado por aire fresco y caliente, manteniendo la temperatura adecuada en la cabina para una correcta aplicación de la pintura y el secado rápido durante la fase de pulverización, y luego sube a una temperatura de ciclo de horneado que cura el acabado hasta la superficie en lugar de solo secar la superficie.
Para tiendas que trabajan con recubrimientos a base de agua, la AMU también impulsa el movimiento del aire que elimina la humedad durante el secado rápido. La pintura a base de agua no seca de la misma manera que los recubrimientos solventados — necesita un flujo de aire activo para romper la capa saturada en la superficie del panel. Una AMU de tamaño adecuado maneja tanto los requisitos de calefacción como de secado para cualquier sistema de recubrimiento que utilices.
Panel de control y VFDs
Los controles modernos de la cabina deben hacer más que simplemente encender y apagar el sistema. Los Variadores de Frecuencia en los motores del ventilador permiten ajustar el flujo de aire según la demanda real — funcionando a alta velocidad durante las fases de pulverización y horneado y reduciendo durante el secado rápido cuando no se necesita un flujo completo. Esto reduce significativamente el consumo de electricidad en una operación de alta producción.
El control automatizado de presión elimina las conjeturas en el mantenimiento del equilibrio de presión de la cabina. En lugar de depender de ajustes manuales, el sistema mantiene las condiciones correctas de manera constante durante todo el trabajo, independientemente de la carga del filtro o cambios en la presión del aire externo.
Construcción de cabinas
Los materiales estructurales determinan cuánto tiempo mantiene su rendimiento la cabina. El acero galvanizado de calibre pesado — típicamente mínimo de 18 calibres — resiste los impactos diarios y la exposición química de un taller en funcionamiento sin deformarse ni corroerse. Los paneles aislantes de doble pared son recomendables para cabinas calefactadas porque retienen el calor durante los ciclos de horneado en lugar de perderlo en el taller circundante, lo que reduce el tiempo de funcionamiento del quemador y el coste energético por ciclo.
| Característica | Qué Buscar | Por qué Importa |
|---|---|---|
| Filtración | Multietapa, con clasificación HEPA | Elimina el polvo para una capa de acabado limpia y transparente |
| Iluminación | LEDs con corrección de color, 5000K+ | Previene desajustes de color y defectos no detectados |
| Calefacción | AMU con capacidad para ciclo de horneado | Acelera el secado, aumenta la producción diaria |
| Controles | VFDs y presión automatizada | Reduce las facturas de servicios públicos, simplifica la operación |
| Construcción | Acero galvanizado de calibre pesado | Longevidad estructural bajo uso diario intensivo |
Tamaños y distribución de la tienda
Dimensiones estándar
Para vehículos de pasajeros estándar, sedanes, SUVs y pickups estándar, una cabina de 7 a 8,5 metros de largo por 4,3 metros de ancho y 2,7 metros de alto es la especificación típica. Esto proporciona suficiente espacio interior para el vehículo además de espacio de trabajo para el pintor en todos los lados.
Para vehículos comerciales — camiones de flota, furgonetas de reparto o pickups de trabajo pesado — las dimensiones deben aumentarse en consecuencia. Estas aplicaciones generalmente requieren 9 metros o más de longitud, aberturas de puertas más altas y dimensiones interiores más anchas para que los pintores tengan acceso adecuado alrededor de grandes carrocerías de vehículos.
Siempre aplique la regla de 1 metro de espacio libre en las dimensiones internas también. Un espacio de un metro entre el vehículo y las paredes de la cabina, el techo y los filtros es lo que permite que el flujo de aire funcione correctamente alrededor de toda la superficie del vehículo en lugar de crear zonas muertas donde el exceso de pulverización puede girar y asentarse.
Espacios libres y distribución
La cabina no puede estar directamente pegada a las paredes del taller. Los códigos de seguridad suelen requerir un mínimo de 1 metro de espacio libre alrededor del exterior de la cabina; esto cumple tres propósitos: acceso para el mantenimiento de filtros y motores, acceso del cuerpo de bomberos alrededor del perímetro y una barrera de fuego que evita que un incidente interno se propague al resto de la instalación.
También es necesario planificar el espacio de apertura de las puertas antes de la instalación. Las puertas batientes estándar necesitan un espacio libre igual al ancho total de la puerta frente a la cabina para abrirse correctamente. Si tu distribución no lo permite, se deben especificar puertas plegables o enrollables.
La canalización de extracción debe tener el recorrido más directo posible desde el ventilador de extracción hasta el exterior. Cada curva añade resistencia que reduce el rendimiento del flujo de aire. Planifica la ruta de los conductos antes de decidir la ubicación de la cabina.
Planificación para el crecimiento
Coloca la cabina en un lugar que no impida futuras ampliaciones. Instalar una cabina contra la pared trasera o en una esquina preserva el resto del plano para zonas de preparación, salas de mezclas o equipos adicionales que puedan añadirse más adelante. Reubicar una cabina completamente instalada es una tarea importante: acertar con la posición desde el principio es mucho más económico que moverla después.
Seguridad y cumplimiento
OSHA y EPA
OSHA exige una velocidad de flujo de aire adecuada para proteger a los pintores de concentraciones peligrosas de vapores en la zona de respiración; el mínimo para la mayoría de operaciones manuales de pulverización es de 30 metros lineales por minuto. Caer por debajo de ese umbral supone tanto un incumplimiento normativo como un verdadero peligro para la seguridad.
Los requisitos de la EPA regulan lo que sale del edificio. Los sistemas de filtración de extracción deben capturar los sólidos de pintura antes de que lleguen a la chimenea de extracción, y las instalaciones de gran volumen pueden enfrentarse a requisitos adicionales de emisiones de COV según la normativa autonómica y local. Cumplir con los estándares de la EPA no es solo una cuestión de cumplimiento: es lo que mantiene la operación asegurable y legalmente en funcionamiento.
NFPA 33
Esta norma regula la seguridad contra incendios en operaciones de acabado por pulverización. Los requisitos incluyen mantener zonas de seguridad alrededor de la cabina, instalar componentes eléctricos a prueba de explosiones dentro de la zona de pulverización y disponer de un sistema de extracción eficaz que evite la acumulación de pulverización inflamable en los conductos o en la vía de extracción. Todo el equipo eléctrico dentro de la zona de pulverización debe estar clasificado como Clase I, División 1 o División 2; los componentes industriales estándar no son aceptables en un entorno con vapores inflamables.
Permisos locales
Las normativas nacionales y estatales son la base. Los bomberos locales y los departamentos de urbanismo suelen tener requisitos adicionales específicos del municipio o provincia. Solicitar los permisos locales antes de comenzar la instalación es el orden correcto: descubrir un problema de zonificación o permisos durante o después de la instalación resulta mucho más caro que confirmar los requisitos de antemano.
Preguntas Frecuentes
¿Cuánto dura normalmente una cabina de pintura profesional?
Una cabina bien construida y con el mantenimiento adecuado suele durar entre 15 y 25 años. El cerramiento estructural generalmente dura más que los componentes mecánicos, que pueden requerir atención significativa o sustitución a los 10 o 15 años. Mantenerse al día con los cambios de filtros, mantener la cabina limpia y abordar el desgaste mecánico antes de que cause fallos es lo que prolonga la vida útil hacia el extremo superior de ese rango.
¿Con qué frecuencia hay que cambiar los filtros?
La frecuencia depende del volumen de producción y del tipo de recubrimiento, pero una referencia útil para talleres en producción activa: filtros de extracción cada 50 a 100 horas de funcionamiento (aproximadamente cada dos a cuatro semanas en un taller ocupado), filtros de entrada cada 400 a 600 horas de funcionamiento (aproximadamente cada tres a seis meses) y filtros de difusión de techo anualmente. Supervisa el reemplazo de los filtros de extracción usando la lectura del manómetro en lugar de seguir un calendario fijo. Cuando la presión estática aumenta significativamente, los filtros se obstruyen independientemente del tiempo de uso.
¿Necesito un foso de hormigón para una cabina de flujo descendente?
No. Un sótano elevado de acero es una alternativa válida. La cabina se coloca sobre una plataforma de acero con rampas de acceso, y el sistema de extracción aspira el aire hacia abajo a través de la plataforma en lugar de a través de un foso en el suelo. El rendimiento del flujo de aire es idéntico. La diferencia es que la cabina queda por encima del nivel del suelo y requiere rampas para la entrada de vehículos, lo que aumenta la huella total de la cabina y requiere un poco más de altura libre. Para instalaciones donde no es posible excavar el suelo, esta es la mejor opción para obtener un rendimiento de flujo descendente.
¿Puedo usar una cabina móvil para acabados automotrices regulares?
Las cabinas de pintura móviles e hinchables funcionan bien para reparaciones SMART y trabajos in situ, pero no pueden manejar el repintado completo de vehículos en grandes volúmenes. Cuentan con una filtración simplificada, control de presión limitado y una estructura que no está diseñada para soportar las exigencias diarias de un taller comercial. Para cualquier operación que realice trabajos de repintado de forma regular, una cabina fija es la inversión adecuada.
Cuéntanos con qué estás trabajando
Comparta las dimensiones de su instalación, el volumen de producción, los tipos de vehículos y cualquier restricción de distribución. Especificaremos la configuración de cabina adecuada para su operación y le enviaremos un presupuesto detallado con planos de distribución, normalmente en un plazo de 48 horas.
