Der Übergang von Standard-Autokarosseriearbeiten zur Schwerlastflottenveredelung ist ein enormer Umsatztreiber – aber es ist ein absolutes Logistik-Minenfeld, wenn Sie Ihre Maße falsch einschätzen.
Wenn Ihre Veredelungsumgebung nur wenige Zentimeter zu klein ist, sind Sie von lukrativen Geschäftskundenaufträgen ausgeschlossen. Kaufen Sie eine zu große Einheit ohne strategischen Plan, und Sie werden Kapital für verschwendete CFM, steigende Betriebskosten und enorme Luftaufbereitungsgerät (AMU) Heizkosten.
Wenn Sie einen Raum für überdimensionierte Fahrzeugveredelung, planen, ändert sich die räumliche Mathematik grundlegend. Ein durchschnittliches mittelschweres Flottenfahrzeug erfordert ein völlig anderes Layout als ein Multi-Achsen-Klasse-8-Fahrzeug.
Wenn Sie die genauen Maße für das gewerbliche Fahrzeug-Lackierkabine wissen möchten, um einen Sattelzug vs. Kastenwagen, sicher und effizient zu lackieren, ist dieser Engineering-Leitfaden für Sie.
ausbalanciert.
Seiten-URL: https://sprayboothmanufacturer.com/product/
Die Goldenen Regeln für die Größenbestimmung großer Lackierkabinen für Fahrzeuge
Wenn Sie in eine gewerbliche Fahrzeuglackierkabine investieren, ist das Raten der Maße ein Rezept für Katastrophen. Ist die Kabine zu klein, können Ihre Lackierer nicht sicher arbeiten, und der Luftstrom leidet. Ist sie zu groß, verschwenden Sie Geld für Betriebskosten und überdimensionierte Ausrüstung. Um die perfekte Passform zu erreichen, müssen Sie drei unverhandelbare Grundregeln für die Grundfläche befolgen.
Die 3-Fuß-Abstandsregel
Der wichtigste Faktor bei der Dimensionierung von Schwerlast-Spritzkabinen ist der Arbeitsabstand um das Fahrzeug herum. Sie müssen mindestens 3 Fuß freien Raum zwischen dem Fahrzeug und den Kabinenwänden oder -türen auf allen Seiten einhalten.
- Arbeitsbereich: Bietet den Malern genügend Platz, um sich frei zu bewegen, den richtigen Abstand zur Spritzpistole zu halten und ein makelloses Finish zu erzielen.
- Luftstromanforderungen für industrielle Spritzkabinen: Halten die Luft gleichmäßig um das Fahrzeugprofil in Bewegung, um zu verhindern, dass Überspray zurück auf den frischen Anstrich wirbelt.
Interne vs. externe Grundfläche
Verwechseln Sie nicht die Abmessungen des Fahrzeugs mit den Abmessungen des benötigten Gebäuderaums. Es gibt einen großen Unterschied zwischen den internen Arbeitsmaßen und der externen Grundfläche.
- Wandstärke: Schwerlastkabinen verwenden doppelschichtige isolierte Paneele, die die Außenmaße um mehrere Zoll vergrößern.
- Stützrahmen: Externe Stahlstützrahmen sind für hohe und breite Strukturen erforderlich, um Wind- und Gewichtslasten zu tragen.
- Gesamtberechnung: Fügen Sie immer mindestens 30 bis 60 Zentimeter zu Ihren internen Breiten- und Längenberechnungen hinzu, um die physische Struktur der Kabine selbst zu berücksichtigen.
Mechanische Grundflächenabstände
Ihre Kabine benötigt Unterstützungsausrüstung, um betrieben zu werden, und diese Hardware erfordert erheblichen Platz auf dem Werkstattboden außerhalb der Kabinenwände.
- Auspuff-Ansaugungen: Hintere oder seitliche Auspuffkammern können die Gesamtlänge oder -breite des Systems um 1 bis 2 Meter erhöhen.
- Luftkanäle: Vertikale und horizontale Abgasleitungen benötigen eine freie Führung zum Dach.
- Platzbedarf für Luftaufbereitungsanlagen (AMU): Eine AMU kann auf dem Dach montiert, seitlich angebracht oder auf einem Ständer platziert werden. Sie müssen einen großzügigen Freiraum um die Ansaug- und mechanischen Paneele einplanen, um eine ordnungsgemäße Wartung und die Einhaltung der Vorschriften zu gewährleisten.
Anforderungen an die Lackierkabine für Kastenwagen-Flotten mittlerer Nutzlast
Bei der Dimensionierung einer kommerziellen Fahrzeuglackierkabine, erfordern Flotten mittlerer Nutzlast Präzision, um den Platzbedarf der Werkstatt mit der täglichen Nutzung in Einklang zu bringen. Die Wahl einer Kabine für Kastenwagen bedeutet, die spezifischen Fahrzeugprofile, die Sie bedienen, genau zu prüfen, um effiziente und sichere Abläufe zu gewährleisten.
Klassifizierung des Fahrzeugprofils
Flotten mittlerer Nutzlast umfassen typischerweise Fahrzeuge der Klassen 4 bis 6. In Deutschland umfasst dies die Standard-Lieferwagen, Step Vans und Kastenwagen, die häufig für lokale Logistik, Umzugsdienste und regionale Verteilung verwendet werden.
- Klasse 4: 6.350–7.260 kg (z. B. Stadtliefer-Kastenwagen)
- Klasse 5: 7.260–8.860 kg (z. B. große Step Vans, Kranwagen)
- Klasse 6: 8.860–11.793 kg (z. B. Einachs-Getränkewagen, Schulbusse)
Standard-Innenraumdimensionen
Zur Bestimmung Welche Größe der Lackierkabine für LKW benötigen Sie für einen Sattelzug im Vergleich zu einem Kastenwagen, Sie müssen die Basislinie für das kleinere der beiden Profile festlegen. Eine mittlere Kabine muss das Fahrzeug bequem aufnehmen, während ausreichend Arbeitsfreiheit um die Fahrzeuge in Spritzkabinen herum verbleibt für Techniker und Lackiergeräte.
Die folgende Tabelle zeigt die Standard-Innenmaße, die für eine spezielle Kastenwagen-Lackierkabine erforderlich sind:
| Abmessung | Mindestanforderung | Empfohlen für Vielseitigkeit | Zweck |
|---|---|---|---|
| Innenbreite | 14 Fuß | 16 Fuß | Ermöglicht eine 3-Fuß Kastenwagen-Lackierkabinenfreiheit an beiden Seiten des Fahrzeugs. |
| Innenhöhe | 14 Fuß | 16 Fuß | Passt zu Standard-Kastenhöhen und dachmontierten Kühlaggregaten. |
| Innenlänge | 30 Fuß | 40 Fuß | Passt zu Standard-Kasten von 14 bis 26 Fuß mit Platz zum Bewegen vor und hinter den Stoßstangen. |
Optimale Türöffnungsfreiheit
Manövrierbeschädigungen sind teuer, aber vermeidbar. Wenn die Produkteingangstüren zu schmal sind, werden Seitenspiegel und Ecken irgendwann den Rahmen berühren.
- Mindesttürbreite: 12 Fuß. Dies stellt sicher, dass Fahrer beim Rückwärtsfahren des Fahrzeugs in die Einfassung einen komfortablen Spielraum haben.
- Mindesttürhöhe: 14 Fuß. Dies entspricht oder übertrifft die maximal zulässigen Brückenfreigangshöhen für mittelgroße Lastwagen und schützt Überkopf-Rolltore und Kühlmodule vor strukturellen Schäden.
Anforderungen an Lackierkabinen für Sattelschlepper für Schwerlastflotten
Beim Umgang mit Klasse-7- und Klasse-8-Straßenschwerlastfahrzeugen reicht eine standardmäßige Sprühkabine nicht aus. Betrieb von Schwerlastflotten erfordert präzise Maße für das gewerbliche Fahrzeug-Lackierkabine um alles von kompakten Tagcabs und verlängerten Schlafkabinen bis hin zu riesigen 53-Fuß-Anhängern aufzunehmen.
Klassifizierung des Schwerlastfahrzeugprofils
Um die richtige Kabinengröße zu wählen, müssen Sie zunächst den spezifischen Grundriss der Schwerlastfahrzeuge in Ihrer Einsatzrotation klassifizieren.
- Tagcabs der Klasse 7-8: Benötigen in der Regel weniger Länge, aber volle Höhen- und Breitenfreigaben für Dachverkleidungen und breite Spiegel.
- Schlafzugmaschinen: Verlängerte Radstände erfordern eine längere Kabine, damit Techniker bequem die Rückseite der Kabine sprühen können.
- 53-Fuß-Anhänger: Das größte gängige Straßenprofil, das maximale Kabinenlänge und spezielle Luftstromsteuerung erfordert.
Größenszenarien: Nur Traktor vs. Komplettkabinen für Fahrzeuge
Werkstattbesitzer müssen zwischen zwei Hauptkonfigurationen wählen, basierend auf Platzbeschränkungen und Arbeitsabläufen:
- Nur-Traktor-Kabinen: Speziell für das Sprühen der Lkw-Kabine konzipiert. Diese Konfigurationen sparen Platz auf der Werkstattfläche und reduzieren die Anfangsinvestitionen.
- Komplette Kabinen für Fahrzeuge: Entwickelt, um eine vollständige Traktor-Anhänger-Kombination unterzubringen. Dies eliminiert die Notwendigkeit, das Fahrzeug zu entkuppeln, und maximiert die Durchlaufzeit für Flottenbeschriftungen und vollständige Neulackierungen.
Standard-Innenraumdimensionen
Um schwere Ausrüstung sicher zu sprühen und gleichzeitig die richtige Arbeitsfreiheit um die Fahrzeuge in Spritzkabinen herum verbleibt, zu gewährleisten, verwenden Sie diese Standard-Innenmaße als Ihre Basis:
| Fahrzeugkonfiguration | Ziel-Länge | Ziel-Breite | Ziel-Höhe |
|---|---|---|---|
| Nur Traktor (Tag-Cabs / Schlafkabinen) | 9 m bis 12 m | 4,9 m bis 5,5 m | 16 ft |
| Vollausstattung (Traktor + 16,2 m Anhänger) | 18 m bis 21 m | 4,9 m bis 5,5 m | 4,9 m bis 5,5 m |
Optimale Türöffnungsfreiheit für Schwerlastfahrzeuge
Das Erreichen der richtigen Semi-LKW-Spritzkabinenlänge und -breite ist nutzlos, wenn das Fahrzeug nicht sicher in die Kabine passt. Große Nutzfahrzeuge benötigen breitere und höhere Türöffnungen, um Rückfahrmanöver und hochgelegene Auspuffanlagen zu berücksichtigen.
- Mindesttürbreite: 4,3 Meter um komfortablen Freiraum für breit angeordnete Spiegel und Doppelräder zu bieten.
- Mindesttürhöhe: 4,3 Meter bis 4,9 Meter um Schäden durch Kollisionen am Overhead bei Hochdach-Schlafkabinen, Luftabweiser und Anhänger-Header zu vermeiden.

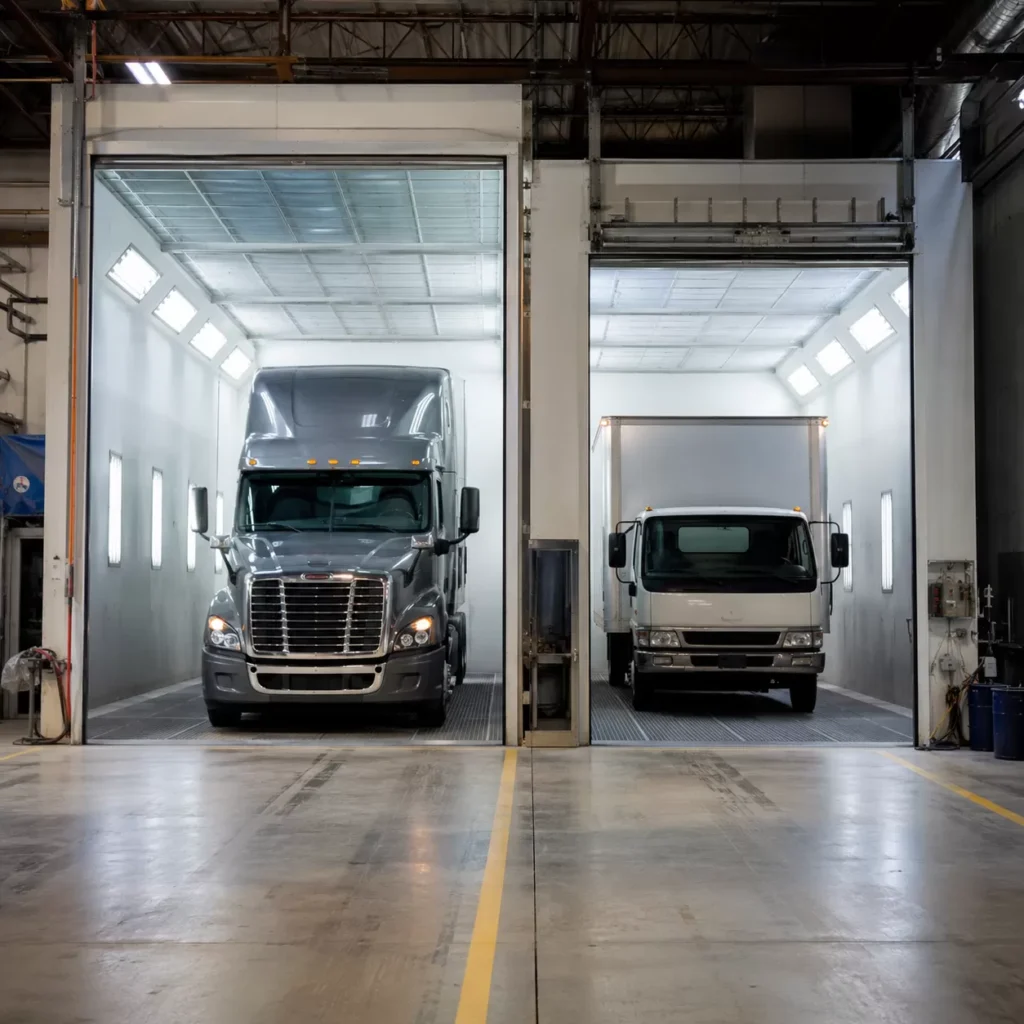

Vergleich der Größen: Semi-Kabine vs. Kastenwagen-Kabine
Bei der Entscheidung Welche Größe der Lackierkabine für LKW benötigen Sie für einen Sattelzug im Vergleich zu einem Kastenwagen, ein direkter Vergleich der physischen Fußabdrücke und Luftstromdynamik ist unerlässlich. Mittlere Lieferwagen und schwere Sattelschlepper haben vastly unterschiedliche räumliche Anforderungen, die sowohl die Gehäusegröße als auch die mechanische Einrichtung Ihrer Werkstatt bestimmen.
Die Dimensionsmatrix
Die Verwaltung eines gewerblichen Flottenrenovierungsbetriebs erfordert ein klares Verständnis der Innenarbeitsmaße im Vergleich zum tatsächlichen Platzverbrauch in der Werkstatt. Die folgende Tabelle zeigt die Standard-Spezifikationen für beide Fahrzeugklassen.
| Fahrzeugtyp | Durchschnittliche Fahrzeugmaße (L x B x H) | Empfohlene Innenraumabmessungen für die Kabine | Erforderlicher Außenbereich | Mindestdurchfahrtshöhe für Türen |
|---|---|---|---|---|
| Lieferwagen (Klasse 4-6) | $22′ mal 8,5′ mal 10′$ | $30′ mal 16′ mal 14′$ | $34′ mal 18′ mal 16,5′$ | $12′ mal 12′$ |
| Nur Sattelzugmaschine | $20′ mal 8,5′ mal 11′$ | $30′ mal 16′ mal 16′$ | $34′ mal 18′ mal 18,5′$ | $14′ mal 14′$ |
| Vollständiges Sattelzugfahrzeug / Anhänger | $70′ mal 8,5′ mal 13,5′ $ | $80′ mal 16′ mal 16′ $ | $85′ mal 18′ mal 18,5′ $ | $14′ mal 14′$ |
Luftstrommuster-Abgleich
Die Wahl der richtigen Kabinengröße ist nur die halbe Miete; Sie müssen sie auch mit der passenden Abwärts- gegen Querstrom-Lkw-Boxen Konfiguration abstimmen, um ein makelloses Finish zu gewährleisten.
- Querstrom-Konfigurationen: Die Luft strömt durch die Vordertüren ein und fließt horizontal über das Fahrzeug zum Abluftkanal am Heck. Dieses Setup ist äußerst kosteneffizient und ideal für mittelschwere Flottenlackierkabinen Unterbringungsboxen für Kastenwagen, bei denen die kürzere Fahrzeuglänge die Ansammlung von Overspray minimiert.
- Seiten-Abwärtsstrom-Konfigurationen: Die Luft kommt durch die Decke und zieht nach unten sowie durch seitliche Abluftkanäle entlang des Bodens ab. Dies bietet eine hervorragende Balance für Sattelzüge, da es sauberere Oberflächen ermöglicht, ohne dass der Betonboden ausgegraben werden muss.
- Vollgruben-Abwärtsstrom-Konfigurationen: Die Luft strömt direkt von der Decke in eine unter dem Fahrzeug ausgegrabene Betongrube. Dies ist der Goldstandard für voll ausgestattete 53-Fuß-Sattelzüge. Es eliminiert vollständig Overspray, das sich um diese riesigen Zonen wickelt, und stellt sicher, dass die strengen Luftstromanforderungen für industrielle Spritzkabinen über die gesamte Oberfläche hinweg erfüllt werden.
Wichtige technische und regulatorische Faktoren jenseits der physischen Größe
Die richtige Wahl treffen Maße für das gewerbliche Fahrzeug-Lackierkabine sind nur die halbe Miete. Damit Ihre Werkstatt sicher und gesetzeskonform betrieben werden kann, müssen Sie strenge bundesweite Vorschriften, präzise Luftstrommetriken und die bestehende Versorgungseinrichtung Ihrer Werkstatt berücksichtigen.
CFM- und Luftstromberechnungen
Eine Schwerlast-Sprühkabine erfordert eine enorme Luftbewegung, um Overspray zu beseitigen und Maler zu schützen. OSHA schreibt eine minimale Luftgeschwindigkeit vor 100 lineare Fuß pro Minute (LFPM) über den Querschnittsbereich des Arbeitsraums. Dies bestimmt direkt Ihre Gesamtmenge CFM-Anforderungen für LKW-Kabinen.
Zur Berechnung des notwendigen Kubikfuß pro Minute (CFM) verwenden wir die folgenden Formeln, basierend auf der Luftstromkonfiguration:
- Querluft-Kabinen: $text{CFM} = text{Breite} mal text{Höhe} mal 100$
- Absaugkabinen/Seitenabsaugkabinen: $text{CFM} = text{Breite} mal text{Länge} mal 100$
NFPA 33 und OSHA-Konformität
Die Sicherheitsvorschriften sind streng, wenn eine übergroße Fahrzeuglackierkabine. betrieben wird. Sie müssen den Arbeitsbereich unter Berücksichtigung lokaler und nationaler Sicherheitsvorschriften gestalten, um hohe Geldstrafen oder Stilllegungen zu vermeiden.
- NFPA 33 Vorschriften: Dieser Standard regelt die Sprühanwendung mit brennbaren oder entzündlichen Materialien. Er schreibt einen freien Abstand Arbeitsfreiheit um die Fahrzeuge in Spritzkabinen herum verbleibt von mindestens 3 Fuß vom Fahrzeug zu jeder Wand, jedem Filterelement oder jeder Leuchte vor.
- OSHA 1910.107: Legt Anforderungen an die mechanische Belüftung und elektrische Verriegelungssysteme fest. Die Lackierpistolen der Lackierkabine müssen automatisch abschalten, wenn die Abluftventilatoren ausfallen.
- Brandunterdrückung: Automatische Trockenpulver- oder Nasssprinklersysteme müssen direkt in die Kabinenstruktur integriert sein.
Einschränkungen der Versorgungsinfrastruktur
Bevor Sie eine Kabine kaufen, stellen Sie sicher, dass Ihre Einrichtung die hohen physischen Anforderungen der Ausrüstung bewältigen kann.
| Nutzkomponente | Mindestanforderung für große Kabinen | Auswirkungen auf die Werkstattinfrastruktur |
|---|---|---|
| Elektrischer Service | Drehstrom (208V, 230V oder 460V) | Erforderlich für den Betrieb großer Hochleistungs-Absaugventilatoren und AMU-Lüfter. |
| Gasdruckleitungen | 1 bis 5 PSI dedizierte Erdgas/Propanleitung | Entscheidend für die Luftaufbereitungsanlage (AMU), um Backtemperaturen aufrechtzuerhalten. |
| Druckluft | 90–120 PSI mit hohem Volumen CFM | Notwendig für kontinuierliches Mehrfachpistolen-Spritzen bei großen Flotten. |
Zukunftssicherung Ihrer Investition mit AUTOKE Modularlösungen
In eine übergroße Fahrzeuglackierkabine zu investieren, ist ein großer Schritt für Ihre Werkstatt. Wenn Sie nur Ihre aktuelle Flotte betrachten, könnten Sie sich in eine Ecke manövrieren. Wir entwerfen unsere Systeme so, dass sie mit Ihrem Unternehmen wachsen, sodass Sie Ihren Platz nie überschreiten.
Das Erweiterungsargument: Skalierung von Lieferwagen auf Sattelzugflotten
Ihr Volumen könnte heute Class 4 bis 6 Lieferwagen sein, aber die Standardabmessungen von Lackierkabinen für Nutzfahrzeuge sollten Sie nicht von zukünftigen schweren Einnahmen ausschließen.
- Modulares Wachstum: Die Konstruktion von AUTOKE nutzt ein modulares, verschraubbares Paneeldesign. Wenn Sie mit einer Standard-30-Fuß-Kabine für mittelgroße Flottenlackierkabinen beginnen, können wir später die Länge erweitern, um einen vollständigen 53-Fuß-Sattelauflieger unterzubringen.
- Anpassbarer Luftstrom: Unsere mechanischen Systeme sind mit Frequenzumrichtern (VFDs) ausgestattet. Das bedeutet, dass Ihre anfängliche Luftaufbereitungsanlage (AMU) und Abluftsysteme sich an erhöhte CFM-Anforderungen für LKW-Kabinen anpassen können, wenn die Kabinenlänge wächst.
- Kapitalschutz: Anstatt eine alte Kabine abzureißen und eine neue zu kaufen, wenn Sie einen Großauftrag gewinnen, fügen Sie einfach Erweiterungsmodule hinzu.
Maßgeschneiderte industrielle Spritzkabinenplanung für restriktive Anlagenflächen
Jede Werkshalle in Deutschland hat ihre eigenen strukturellen Engpässe—sei es niedrige Deckenbalken, Stützpfeiler oder enge Grundstücksgrenzen.
- Maßgeschneiderte externe Grundrisse: Wenn die Länge einer Standard-Semi-Truck-Spritzkabine nicht in Ihr Layout passt, entwickeln wir maßgeschneiderte externe Stützrahmen und Verkleidungen, um Ihren Innenraum um Fahrzeuge in Spritzkabinen herum optimal auszunutzen, ohne die strukturelle Integrität zu beeinträchtigen.
- Flexible Komponentenplatzierung: Wir können Ihre AMU, Abluftverteiler und Rohrleitungen fernlegen. Wenn seitlicher Platz fehlt, können wir eine Top-Montage oder eine Außenverkleidung mit mechanischer Konfiguration entwerfen.
- Compliance-orientierte Layouts: Wir passen die Kabinengeometrie an, um die genaue Einhaltung der NFPA 33 für große Spritzkabinen und der OSHA-vorgeschriebenen drei-Fuß-Grenzlinien auch bei ungewöhnlich geformten Werkshallen zu gewährleisten.
Häufig gestellte Fragen
Kann man einen Kastenwagen in einer Semi-Truck-Spritzkabine lackieren?
Ja, das ist absolut möglich. Eine Semi-Truck-Kabine bietet Ihnen mehr als genug Maße für das gewerbliche Fahrzeug-Lackierkabine Platz, um kleinere Fahrzeuge der Klassen 4-6 zu bearbeiten. Während sie exzellenten Arbeitsfreiheit um die Fahrzeuge in Spritzkabinen herum verbleibt, Schutz bietet, sollten Sie bedenken, dass Sie Luft durch einen viel größeren Raum heizen und bewegen, was Ihre Betriebskosten pro Auftrag erhöhen kann.
Was ist die minimale Deckenhöhe, die für die Installation einer Semi-Truck-Kabine erforderlich ist?
Sie benötigen in der Regel eine minimale Hallendeckenhöhe von 18 bis 22 Fuß. Während die Semi-LKW-Spritzkabinenlänge und die Innenehöhe muss 13,5 Fuß hohe Anhänger aufnehmen, der externe Grundriss erfordert zusätzliche Überkopffreigänge für die Ansaugplatten, Abgaskanäle und dachmontierte Tragkonstruktionen.
Wie viel zusätzlicher Platz auf der Werkstattfläche wird für die Luftaufbereitungsanlage (AMU) benötigt?
Eine AMU benötigt typischerweise zusätzlich 5 bis 10 Fuß Freiraum entweder hinter oder neben der Kabine, abhängig davon, ob sie bodenmontiert oder dachmontiert ist. Für schwere Anlagen mit hoher CFM-Anforderungen für LKW-Kabinen, müssen Sie dies Platzbedarf der Luftaufbereitungsanlage (AMU) Matrix in Ihre Gesamtwerkstattplanung einbeziehen, um einen ordnungsgemäßen Wartungszugang und Ansaugstrom zu gewährleisten.
Welche Luftstromkonfiguration ist am besten für lange Sattelauflieger?
A Seiten-Downdraft- oder modifizierte Downdraft-Konfiguration ist ideal für lange Sattelauflieger. Beim Vergleich Abwärts- gegen Querstrom-Lkw-Boxen für Übergrößenfahrzeuge können Querdurchlässe den Overspray über die gesamte Fahrzeuglänge ziehen. Ein Seiten-Downdraft-Muster zieht die Luft nach unten und aus den Seiten, wobei die gleichmäßige Geschwindigkeit erhalten bleibt, die für fehlerfreie Übergrößenfahrzeug-Refinish-Kabinen erforderlich ist während sie die strengen NFPA 33-Konformitäten für große Sprühkabinen erfüllt.
