Was ist eine Open Face Paint Booth?
Definition und Kernkonzept
Eine Open Face Paint Booth ist eine Spritzlackierkabine ohne Frontwand, die uneingeschränkten Zugang zum Arbeitsbereich ermöglicht. Diese offene Frontkonfiguration eignet sich für übergroße oder unregelmäßig geformte Gegenstände und ist ideal für Holzarbeiten, Möbelveredelung und kleine Metallteile. Das Kernkonzept besteht darin, eine kontrollierte Luftstromumgebung bereitzustellen, die gefährliche Dämpfe und Overspray sicher von den Bedienern entfernt und gleichzeitig effiziente Lackierbedingungen aufrechterhält.
Wie Open Face Airflow-Systeme funktionieren
Open Face Kabinen verwenden ein Querschnittsluftstromsystem, das kontinuierlich Luft von der offenen Front über das Werkstück zu den Abluftfiltern an der Rückseite oder am Boden der Kabine zieht. Dieser gerichtete Luftstrom entfernt effektiv flüchtige organische Verbindungen (VOC), Partikel und Lösungsmittel, die beim Sprühen entstehen. Hochleistungsventilatoren und Mehrstufenfiltrationen sorgen für Umweltsicherheit und Luftqualität, indem sie Lackoverspray und Verunreinigungen erfassen, bevor die Luft ausgeblasen wird.
Open Face vs. Geschlossene Lackierkabinen
Im Gegensatz zu vollständig geschlossenen Spritzkabinen verzichten offene Lackierkabinen auf die Abdichtung der Vorderseite, was einen einfacheren Zugang und schnellere Be- und Entladung großer Teile ermöglicht. Dieses Design bietet eine kostengünstige Belüftungslösung, die weniger Materialien und eine vereinfachte Konstruktion erfordert, was die Anfangskosten reduziert. Während geschlossene Kabinen eine kontrolliertere Umgebung für Hochvolumen- oder empfindliche Anwendungen bieten, sind offene Kabinen besser für budgetbewusste Betriebe geeignet, die mit übergroßen Werkstücken oder geringeren Produktionsvolumen arbeiten, ohne die Sicherheit der Arbeiter oder die Oberflächenqualität zu beeinträchtigen.
Wichtige Vorteile von offenen Spraykabinen
Kosten-effektive Veredelungslösung
Open Face Paint Booths bieten eine hervorragende Belüftungsleistung zu einem Bruchteil der Kosten von vollständig geschlossenen Systemen. Ihr offenes Frontdesign minimiert Bau- und Materialkosten und erfasst gleichzeitig Overspray und Dämpfe effizient. Diese budgetfreundliche Option ist ideal für kleine bis mittelgroße Werkstätten, die eine zuverlässige Luftströmung ohne große Anfangsinvestitionen benötigen.
Verbesserter Arbeitsablauf und einfache Zugänglichkeit
Das offene Design ermöglicht ein einfaches Be- und Entladen großer oder unregelmäßig geformter Werkstücke ohne Einschränkungen. Bediener haben ungehinderten Zugang von vorne, was die Veredelungsarbeiten beschleunigt und die Handhabungszeit reduziert. Dieser optimierte Arbeitsablauf steigert die Produktivität in Umgebungen, in denen schnelle Durchlaufzeiten und flexible Werkstückgrößen üblich sind.
Platzsparendes und kompaktes Design
Im Gegensatz zu sperrigen, geschlossenen Spritzkabinen benötigen offene Frontkabinen weniger Stellfläche und eine einfachere Installation. Ihr minimaler Fußabdruck passt gut in kleinere Anlagen oder Nachrüstprojekte, ohne die Belüftungseffizienz zu beeinträchtigen. Das kompakte Layout unterstützt kosteneffektive Setups für Holzarbeiten, Möbelveredelung und leichte industrielle Beschichtungsanwendungen.
| Vorteil | Beschreibung | Ideal Für |
|---|---|---|
| Kosteneffizienz | Geringe Anfangsinvestition, reduzierte Wartung | Kleine Werkstätten, budgetbewusst |
| Workflow-Zugriff | Offen vorne erleichtert die Handhabung großer Teile | Maßgefertigte Holzarbeiten, Metallteile |
| Platzsparend | Kompakte Grundfläche eignet sich für enge Räume | Möbelveredelung, kleine Werkstätten |
Offene Lackierkabinen bieten eine praktische Balance zwischen Leistung, Erschwinglichkeit und betrieblichen Flexibilität für eine Vielzahl von Veredelungsanwendungen. Ihre inhärenten Designvorteile machen sie zur ersten Wahl für kostenbewusste Fachleute, die zuverlässigen Luftstrom und einfachen Zugang benötigen.
Für spezielle Automobilbeschichtungen verweisen wir auf unsere Übersicht professionelle Automobillackierkabinenlösungen entwickelt, um Industriestandards zu erfüllen.
Standardmerkmale und Spezifikationen
Robuste Paneelkonstruktion
Unsere offene Lackierkabinen sind mit dicken, feuerfesten Paneelen aus EPS oder hochdichtem Steinwolle (100 kg/m³) gebaut. Diese Paneele, mit einer Dicke von 50 bis 75 mm, verfügen über langlebige doppelseitige Stahlhäute von 0,462 mm, die hervorragende Isolierung und strukturelle Stärke bieten. Das Luftkasten ist aus verzinktem Blech mit 1 mm Dicke gefertigt und durch einen Quadratrohrrahmen verstärkt, um zusätzliche Steifigkeit und langfristige Stabilität in anspruchsvollen industriellen Umgebungen zu gewährleisten.
Hochleistungs-Absaug- und Filtersysteme
Jede Kabine verfügt über ein robustes Mehrstufen-Filtersystem, das entwickelt wurde, um Overspray und schädliche Partikel effektiv aufzufangen:
– Primär-Vorfilter: Fängt Partikel größer als 10 Mikrometer mit einer Effizienz von über 82,5% auf.
– Deckenfilter: Hocheffizienter F5/M5 (EN779) oder EU5-Klassenfilter, der 98% Partikel größer als 1 Mikrometer einfängt und so für sauberen Luftstrom sorgt.
– Boden-/Abluftfilter: G3/EU3-Lackierstopfilter, um Kontaminationen der Abluft zu verhindern.
Der Standard-Luftdurchsatz liegt zwischen 25.000 und 30.000 m³/h, mit Optionen zur Aufrüstung für schwerere industrielle Anwendungen. Dieses System unterstützt maximale Belüftung zum Schutz der Bediener und zur Aufrechterhaltung einer sauberen Arbeitsumgebung.
Integrierte explosionsgeschützte Beleuchtung
Sicherheit und Konformität haben Priorität. Unsere offene Lackierkabinen sind mit integrierten explosionsgeschützten Beleuchtungsoptionen ausgestattet, die für lösemittelbasierte Lackanwendungen geeignet sind. Zertifiziert nach ATEX-Standards minimieren die Leuchten Funkenrisiken und gewährleisten eine optimale Sicht im Inneren der Kabine. Dies sorgt für einen sicheren Arbeitsplatz und bietet gleichzeitig die für präzise Finish-Arbeiten erforderliche gleichmäßige Beleuchtung.
Diese Merkmale bieten zusammen eine zuverlässige, sichere und effiziente Finish-Lösung, die auf industrielle Bedürfnisse zugeschnitten ist. Für diejenigen, die sich mit Automobilfinish beschäftigen, können Optionen wie unsere Automobil-Lackierkabinenkonfigurationen zusätzliche spezialisierte Lösungen bieten.
Maßgeschneiderte Optionen und Upgrades
Maße und strukturelle Layouts nach Wunsch
Unsere offenen Lackierkabinen sind vollständig anpassbar, um jedem Arbeitsplatz oder Produktionsanforderung gerecht zu werden. Wir passen die Innenmaße – Länge, Breite und Höhe – an, um übergroße oder unregelmäßige Teile problemlos aufzunehmen. Strukturelle Layouts können an die Fabrikgrundrisse und den Arbeitsablauf angepasst werden, um einen reibungslosen Betrieb ohne Platzverschwendung zu gewährleisten. Diese Flexibilität bedeutet, dass Sie eine Kabine erhalten, die perfekt auf Ihre Anwendung abgestimmt ist und kostspielige Nachbesserungen später vermeidet.
Luftaufbereitungsgeräte und Temperaturkontrolle
Die Aufrechterhaltung eines optimalen Luftstroms und einer optimalen Temperatur im Spritzraum ist entscheidend für die Oberflächenqualität und den Komfort der Bediener. Wir bieten integrierte Luftaufbereitungsgeräte an, die frische, gefilterte Luft liefern und gleichzeitig den Abluftstrom ausbalancieren, um negative Druckprobleme zu vermeiden. Temperaturregelungsoptionen umfassen elektrische Heizungen (Infrarot- oder Graphitlampen), Dieselheizungen mit schnellem Aufwärmen oder Gasheizungssysteme. Diese Funktionen sorgen für konstante Umgebungsbedingungen, beschleunigen die Trocknungszeiten und verbessern die Haftung der Beschichtung.
| Heizungstyp | Heizgeschwindigkeit | Maximale Temperatur | Hinweise |
|---|---|---|---|
| Elektrisch | Sofort (Infrarot) | Bis zu 80°C | Sauber, energieeffizient |
| Diesel (RIELLO) | 5–8 Minuten Aufwärmzeit | Bis zu 150°C | Robust für den Schwerlastgebrauch |
| Gasheizung | Schnell | Variabel | Kostengünstige Alternative |
Fortschrittliche Abgasfiltrations-Upgrades
Um die Umweltsicherheit zu erhöhen und strengere Vorschriften einzuhalten, sind fortschrittliche Filtersysteme über die standardmäßigen Dreistufenfilter hinaus verfügbar. Optionen umfassen hocheffiziente Trockenfilter und verbesserte Lackabscheider, die feinere Overspray-Partikel und flüchtige organische Verbindungen (VOCs) erfassen sollen. Aufgerüstete Abgasfiltration reduziert Emissionen und verlängert die Lebensdauer von Gebläsen und Ventilatoren, was sie zu einer klugen Wahl für Hochvolumen- oder lösemittelbasierte Beschichtungsprozesse macht.
Diese anpassbaren Upgrades kombinieren sich zu einer vollständigen, flexiblen Lösung für offene Lackierkabinen—entwickelt, um genaue Betriebsanforderungen zu erfüllen, während sie Kosteneffizienz und regulatorische Konformität bewahren. Für weiterführende Einblicke zu Luftstrom und Sicherheitsdesign konsultieren Sie bitte die detaillierten Luftstrompläne und Sicherheitsrichtlinien für Automobil-Lackierkabinen.
Häufige Anwendungen für offene Lackierkabinen
Holzverarbeitung und Möbelfinish
Offene Lackierkabinen sind ideal für Holzwerkstätten und Möbelfinish-Betriebe. Ihr offenes Frontdesign ermöglicht die einfache Verarbeitung großer Holzplatten und Möbelstücke, was effizientes Finish ohne Größenbeschränkungen erlaubt. Der kontinuierliche Luftstrom zieht Overspray weg und sorgt für ein sauberes, glattes Finish, während die Arbeiter vor Dämpfen geschützt werden. Dieses Setup ist perfekt für die Produktion mit niedrigem bis mittlerem Volumen und bietet eine kostengünstige Lösung für Möbelherstellung oder -restaurierung.
Industrielle Metallverarbeitung und Teile
In industriellen Umgebungen bewältigen offene Sprühkabinen die Beschichtung von Metallverarbeitung und kleinen Metallteilen effektiv. Diese Kabinen bieten ausreichende Belüftung und Filtration, um gefährliche Dämpfe und Overspray, die bei Metallfinish-Prozessen entstehen, zu steuern. Ihre anpassbaren Größen und robuste Paneelkonstruktion machen sie geeignet für vielfältige Fertigungsanwendungen, von leichten Komponenten bis zu größeren Baugruppen, und ermöglichen eine gleichbleibende Qualitätsbeschichtung ohne Gehäuseeinschränkungen.
Automobilkomponenten- und Nutzfahrzeug-Sprüharbeiten

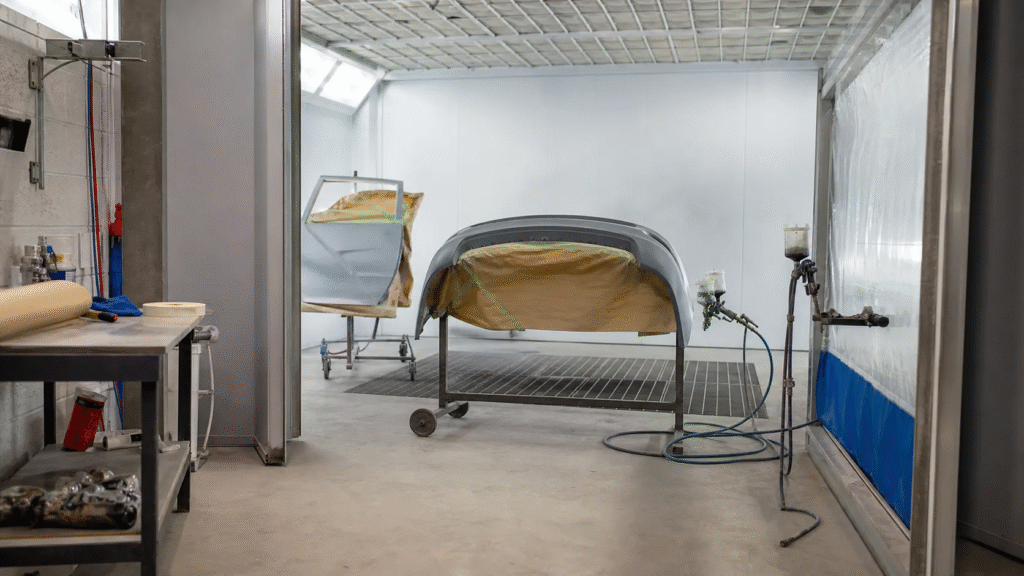

Offene Lackierkabinen dienen Werkstätten, die sich auf die Nachbesserung von Komponenten und Nutzfahrzeug-Sprüharbeiten konzentrieren. Sie bieten einfachen Zugang zu Teilen wie Stoßstangen, Felgen und kleineren Fahrzeugkomponenten, bei denen vollständige Abdeckung nicht immer notwendig ist. Die Kombination aus industriellen Luftstromsystemen und optionaler explosionsgeschützter Beleuchtung gewährleistet eine sichere Lackierung mit reduzierter Lösungsmittelbelastung, was diese Kabinen zu einer praktischen, kosteneffizienten Lösung für viele Automobil-Nachbesserungs- und Nutzfahrzeug-Sprühaufgaben macht, wie in unseren Anleitung für Autolackierkabinen.
Sicherheits- und Regulierungsstandards
OSHA- und NFPA 33-Konformitätsrichtlinien
Offene Lackierkabinen müssen den Sicherheitsstandards der OSHA und den Brandschutzvorschriften der NFPA 33 entsprechen, um eine sichere Arbeitsumgebung zu gewährleisten. Unsere Kabinen sind so konzipiert, dass sie diese Vorschriften erfüllen, mit angemessener Belüftung, funkenresistentem Aufbau und sicherer Handhabung brennbarer Lösungsmittel. Für detaillierte regulatorische Anforderungen und Konformitätsrichtlinien konsultieren Sie bitte unsere umfassende NFPA 33-Konformitätsübersicht für Lackierkabinen, die wesentliche Sicherheitspraktiken für industrielle Finish-Bereiche abdeckt.
Luftstromgeschwindigkeit und CFM-Anforderungen
Effektive Dämpfungsabsaugung hängt davon ab, die Luftstromgeschwindigkeit und Kubikfuß pro Minute (CFM) innerhalb vorgeschriebener Bereiche zu halten. Offene Lackierkabinen arbeiten typischerweise mit Luftstromkapazitäten zwischen 25.000 und 60.000+ m³/h (ungefähr 15.000 bis 35.000+ CFM), um Overspray und Lösungsmittel-Dämpfe kontinuierlich vom Bediener wegzuziehen. Die Aufrechterhaltung der korrekten Gesichts-Geschwindigkeit—oft um die 30 Meter pro Minute—verhindert das Entweichen schädlicher Partikel und optimiert gleichzeitig die Sprühqualität und Arbeitssicherheit.
| Parameter | Empfohlener Bereich |
|---|---|
| Luftstromkapazität (CFM) | 15.000 – 35.000+ CFM |
| Gesichtsgeschwindigkeit (FPM) | ~100 FPM |
| Filtereffizienz | ≥ 82,5% (Vorzeltfilter); ≥ 98% (Deckenfilter) |
Integration von Brandschutzsystemen
Die Integration von Brandschutzsystemen ist bei offenen Spritzkabinen entscheidend, um das Risiko durch lösemittelbasierte Beschichtungen zu minimieren. Unsere Kabinen unterstützen die nahtlose Einbindung automatischer Brandschutzgeräte, die den NFPA-Richtlinien entsprechen, einschließlich vorgelagerter Sprinkler oder chemischer Feuerlöscher. Zusammen mit explosionsgeschützten Beleuchtungs- und elektrischen Systemen bieten diese Funktionen eine umfassende, konforme Sicherheitslösung, die auf industrielle Oberflächenfinish-Umgebungen zugeschnitten ist.
Wie man die richtige offene Lackierkabine auswählt
Bewertung der Teileabmessungen und des Arbeitsplatzlayouts
Beginnen Sie damit, die größten Teile zu messen, die Sie beschichten werden. Das Innere der Kabine sollte mindestens 1 Meter breiter und höher sein als die größten Werkstücke, um eine sichere, uneingeschränkte Bewegung und einen effizienten Luftstrom zu ermöglichen. Berücksichtigen Sie das Layout Ihres Arbeitsplatzes, um sicherzustellen, dass die Kabine passt, ohne andere Abläufe zu stören. Ein klarer Zugang für das Be- und Entladen von übergroßen Gegenständen ist bei einem offenen Lackierkabinen-Design unerlässlich.
Bestimmung der Luftstrom- und Abluftanforderungen
Eine effektive Belüftung ist entscheidend für die Sicherheit und die Oberflächenqualität. Wählen Sie eine Kabine mit ausreichender Luftstromkapazität – typischerweise 25.000 bis 30.000 Kubikmeter pro Stunde für Standardaufbauten. Bewerten Sie die Stärke des Abluftventilators und die Filtereffizienz, um Overspray und Dämpfe richtig zu erfassen. Für schwerere Anwendungen können angepasste Luftstromkonfigurationen erforderlich sein. Für einen detaillierten Vergleich zwischen offenen und geschlossenen Luftstromsystemen besuchen Sie unsere Seite zu offene Lackierkabine vs. geschlossen.
Bewertung von Budget- und langfristigen Wartungskosten
Balancieren Sie die Anfangsinvestitionen mit den laufenden Wartungskosten. Offene Spritzkabinen bieten einen kostengünstigen Einstieg, der typischerweise zwischen 1.000 und 6.000 Euro liegt. Berücksichtigen Sie den Austausch von Filtern, den Betrieb des Heizungssystems sowie den Strom- oder Kraftstoffverbrauch im Laufe der Zeit. Mehrere Einheiten in einem 12-Meter-Container zu bestellen, kann die Frachtkosten pro Einheit senken. Flexible Zahlungsmöglichkeiten wie T/T oder Alibaba Trade Assurance helfen, den Cashflow zu steuern, ohne die Qualität zu beeinträchtigen.
Die Wahl einer Kabine, die auf Ihre Teilegrößen, Luftstrombedürfnisse und Ihr Budget zugeschnitten ist, sorgt für eine sichere, effiziente und langlebige Oberflächenfinish-Umgebung.
