Kaufleitfaden für industrielle Lackierkabinen für Fabrikleiter

Experten-Kaufleitfaden für industrielle Lackierkabinen für Fabriken, der Luftstromsicherheit, NFPA-, OSHA-Konformität und ROI abdeckt

Die falsche Auswahl industrielle Lackierkabine ist nicht nur eine kleine betriebliche Panne – es ist ein Millionenschwerer Fehler, der Ihre Fabrik durch regulatorische Bußgelder, strukturelle Engpässe und katastrophale Oberflächenfehler lähmen kann.

Als Fabrikleiter oder Einkäufer benötigen Sie nicht nur eine Box, die Luft ansaugt. Sie brauchen ein hoch-effizientes industrielles Beschichtungssystem das Konformität, Produktionsdurchsatz und langfristigen betrieblichen ROI ausbalanciert.

Ob Sie über eine Down-Draft- vs. Cross-Draft-Lackierkabine, debattieren, komplexe der NFPA 33-Konformität, Navigation durchführen oder die genaue Luftaufbereitungsgerät (LAU) Kapazität ermitteln, die für Ihr Volumen erforderlich ist, dieser Leitfaden durchdringt den technischen Lärm.

Basierend auf AUTOKE’s jahrzehntelanger Erfahrung im Industriedesign haben wir die genauen technischen Spezifikationen, Filterstandards und Sicherheitsanforderungen erarbeitet, die Sie vor der Genehmigung Ihrer nächsten Investition prüfen müssen.

ausbalanciert.

Seiten-URL: https://sprayboothmanufacturer.com/product/

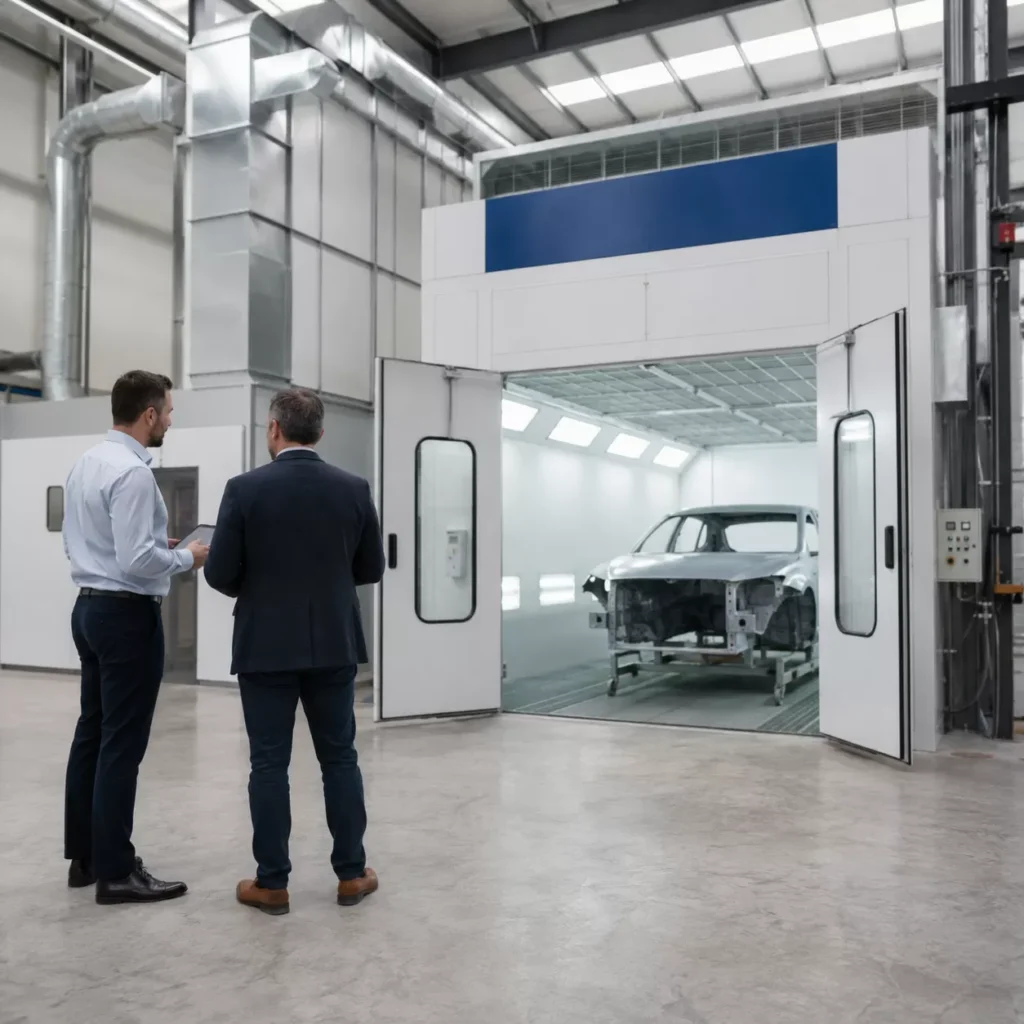

Kaufleitfaden für industrielle Lackierkabinen: Was Fabriken wissen müssen

Beim Investieren in eine Lackierkabine kostet das Überspringen der Vorarbeit Zeit und Geld. Sie können nicht einfach ein Standardmodell aus einem Katalog auswählen und hoffen, dass es Ihren spezifischen Produktionsablauf bewältigt. Bevor Sie Ventilatoren oder Filter betrachten, müssen Sie Ihren genauen Betriebsbereich abstecken.

Teileabmessungen und Tragfähigkeit

Ihr größtes Teil bestimmt die physische Größe Ihrer Kabine. Um einen ordnungsgemäßen Luftstrom und sicheren Freiraum für Maler oder Robotik zu gewährleisten, fügen Sie immer mindestens 3 Fuß Freiraum auf allen Seiten des Fahrzeugs oder Bauteils hinzu.

Tragfähigkeit ist ebenso entscheidend. Wenn Sie schwere Maschinen beschichten, reichen Standardbetonplatten oder Gitter nicht aus. Sie müssen die Struktur der Kabine mit Ihren Materialhandling-Systemen abstimmen – egal ob das Überkopfkräne, Gabelstapler oder schwere Schienen sind.

Teilemerkmale	Planungskennzahl	Fabriküberlegung
Maximale Teilebreite/-länge	Fügen Sie insgesamt +6 Fuß hinzu (je 3 Fuß pro Seite)	Malerbeweglichkeit und Sprühwinkel
Maximale Teilehöhe	Fügen Sie +3 Fuß Oberflächenfreiheit hinzu	Deckenfreiheit und Lichtinstallationen
Gesamtgewicht der Komponenten	Gesamttonnage pro Ladung	Gitterrostverstärkung und Schienenintegration im Boden

Produktionsvolumen- und Durchsatzziele

Ihr Produktionsvolumen bestimmt, ob Sie eine Chargenkabine oder ein kontinuierliches Fördersystem benötigen. Wenn Ihre Fabrikfläche Engpässe aufweist, schauen Sie direkt auf Ihre Zykluszeiten.

Chargenkabinen: Am besten geeignet für niedrige bis mittlere Volumina oder hochgradig angepasste, unterschiedliche Teilegrößen.
Fördersysteme: Unverzichtbar für hochgeschwindigkeitsautomatisierte Produktionslinien, bei denen Teile kontinuierlich bewegt werden.
Zielmetriken: Verfolgen Sie Ihr erforderliches Ziel an Teilen pro Stunde. Diese einzelne Kennzahl entscheidet, ob Sie spezielle Aushärtungskabinen neben Ihren Applikationsstationen benötigen.

Beschichtungsmaterial-Dynamik

Die Chemie Ihrer Beschichtungen bestimmt die Konfiguration Ihrer Kabine. Flüssige, lösungsmittelbasierte Farben, wasserbasierte Beschichtungen und Pulverbeschichtungen verhalten sich unterschiedlich und erfordern spezifische Umweltkontrollen.

Lösemittelbasierte Lacke: Benötigen eine hohe Abluftströmung, um flüchtige organische Verbindungen (VOC) sicher zu entfernen.
Wasserbasierte Beschichtungen: Erfordern präzise Feuchtigkeitskontrolle und beschleunigte Luftstromsysteme (wie Trocknungsventilatoren), da Wasser langsamer verdampft als Lösungsmittel.
Pulverbeschichtung: Benötigt spezialisierte Pulverbeschichtungs-Kabinen mit fortschrittlicher Rückgewinnungsfiltration zur Rückgewinnung und Wiederverwendung von Overspray.

AUTOKE Insight

Unsere Einschätzung: Kaufen Sie nicht für das Produktionsvolumen, das Sie heute haben; kaufen Sie für den Durchsatz, den Sie in drei Jahren erreichen möchten. Eine Nachrüstung einer industriellen Beschichtungskabine für größere Teile oder höhere Gewichtskapazitäten ist doppelt so teuer wie die Integration dieser Fähigkeiten in Ihre Erstinstallation. Stellen Sie sicher, dass Ihr Belüftungssystem von Anfang an skalierbar ist.

Die richtige Konfiguration der Belüftung für industrielle Beschichtungskabinen wählen

Die richtige Wahl treffen Luftstromkonfiguration der Industrie-Kabine beeinflusst direkt Ihre Oberflächenqualität, Betriebskosten und Sicherheit. Die Art, wie Luft durch Ihre Kabine strömt, bestimmt, wie effektiv Overspray aus dem Arbeitsbereich entfernt wird.

Querdurchlauf-Beschichtungskabinen

[Luft Ein] —> [Vordertüren] —> [Arbeitsbereich] —> [Abluftfilter hinten] —> [Abluft Aus]

Querdurchlauf-Setups sind die kosteneffizienteste Option für viele industrielle Beschichtungssysteme.

Funktionsweise: Saubere Luft tritt durch die Vordertüren ein, strömt horizontal über den Werkstattboden über das Teil und verlässt die Kabine durch einen Filterblock im Rücken.
Vorteile: Geringere Anfangskosten, einfache Installation und kein Betonfundament erforderlich.
Nachteile: Das Risiko einer Kontamination ist höher, weil die Luft die gesamte Länge des Teils durchquert und dabei Overspray mit sich ziehen kann.

Semi-Downdraft-Lackierkabinen

Eine Hybrid-Option, die Luft von der Decke anstelle der Vorderwand einführt.

Funktionsweise: Die Luft strömt durch ein vorderes Deckenplenum ein und bewegt sich diagonal nach unten und zurück in Richtung der Abluftfilter an der Rückseite der Kabine.
Vorteile: Bietet eine sauberere Umgebung als Standard-Querluftsysteme zu einem erschwinglichen Preis.
Nachteile: Kann tote Zonen oder leichte Turbulenzen an den Vorder- oder Rückecken erzeugen, wenn der Luftstrom nicht richtig ausgeglichen ist.

Seiten-Downdraft-Lackierkabinen

Eine gute Mittelweg-Option für hochwertige Oberflächen ohne umfangreiche Bodenausgrabungen.

Funktionsweise: Saubere Luft zieht von der vollständigen Deckenplenum nach unten und verlässt die Kabine durch Abluftkanäle, die in die unteren Seitenwände integriert sind.
Vorteile: Ausgezeichnete Overspray-Kontrolle und ein sehr sauberes Oberflächenprofil ohne Betonschacht.
Nachteile: Erfordert eine breitere Grundfläche, um die doppelte Seiten-Abluftkanalführung aufzunehmen.

Der Goldstandard für industrielle Lackierkabinenbelüftung, insbesondere beim Vergleich Down-Draft- vs. Cross-Draft-Lackierkabine der Leistung für Premium-Oberflächen.

Funktionsweise: Die Luft strömt gerade nach unten von der Decke, bewegt sich über das Teil und verlässt die Kabine durch eine Gitterbodenöffnung direkt in das Abluftsystem.
Vorteile: Enorme Reduktion der Overspray-Kontamination. Die Schwerkraft arbeitet mit dem Luftstrom zusammen und zieht Staub und Farbe sofort vom Maler und Produkt weg.
Nachteile: Höhere Anfangsinvestitionen und erfordert strukturelle Betonsarbeiten für die Bodenöffnung.

Offene Front-Lackierkabinen

[Offene Front / Werkstattluft] —> [Arbeitsbereich] —> [Rückseitige Abluftfilter] —> [Abluft]

Entwickelt hauptsächlich für Nutzen, schnelle Durchsatzrate und Teile-von-Teil Vorbereitungsarbeiten.

Funktionsweise: Die Vorderseite der Kabine bleibt vollständig offen, zieht Luft direkt vom Fabrikboden über den Arbeitsbereich und durch einen Filter an der Rückwand ab.
Vorteile: Sehr zugänglich für Förderbänder und manuelle Materialhandhabung; sehr budgetfreundlich.
Nachteile: Nicht geeignet für hochqualitative Oberflächenanforderungen aufgrund der offenen Fabrikluftbelastung; typischerweise reserviert für Grundierungen, schwere Maschinen oder spezielle Anwendungen. Pulverbeschichtungsstände.

Luftstrom-Konfigurationsvergleich

Konfiguration	Kontaminationsrisiko	Anschaffungskosten	Grube erforderlich?	Am besten geeignet für
Querluft	Mäßig bis Hoch	Niedrig	No	Große Anlagen, Stahlbau, enge Budgets
Semi-Downdraft	Mäßig	Mittel-Niedrig	No	Flottenfahrzeuge, allgemeine Fertigung
Seiten-Downdraft	Niedrig	Mittel-Hoch	No	Hochwertige Fertigung, Luft- und Raumfahrtteile
Voll-Downdraft	Niedrigster	Hoch	Ja	Premium-Automobil, Luft- und Raumfahrt, Präzisionsbeschichtungen
Offene Front	Hoch (Offen)	Niedrig	No	Bauteilgrundierung, Chargenteile, Nachbesserungen

Industrielle Lackierkabinen-Heizsysteme und Aushärtungssysteme

Die Wahl der richtigen thermischen Optionen für Ihre industrielle Lackierkabine beeinflusst direkt die Produktionsgeschwindigkeit, die Oberflächenqualität und die Energiekosten Ihrer Fabrik. Die Hinzufügung eines Heizungssystems verwandelt eine Standardkabine in eine hocheffiziente Aushärtungsmaschine.

Nicht-beheizte (Umgebungs-) vs. Beheizte Lackierkabinen

Nicht-beheizte (Umgebungs-) Kabinen: Sind vollständig auf die Temperatur der Werkstattluft angewiesen. Beschichtungen trocknen natürlich, was die Produktionszeit verlangsamt und nasse Farbe längere Zeit Staub aus der Luft aussetzt.
Beheizte Lackierkabinen: Beschichtungen mit erhöhter Temperatur schnell trocknen. Dies reduziert die Aushärtungs- und Trocknungszeiten erheblich, sodass Sie Teile schneller zur Montage bringen können.

Luftaufbereitungsgeräte (AMUs)

An Luftaufbereitungsgerät (AMU) sind für beheizte Betriebe unerlässlich. Wenn eine Kabine große Luftmengen absaugt, ersetzt das AMU diese durch konditionierte, beheizte Außenluft. Dies erhält den richtigen Gebäudedruck, eliminiert kalte Zugluft in Ihrer Anlage und sorgt für stabile, kontrollierbare Spritztemperaturen.

Direktbefeuerte vs. indirektbefeuerte Heizsysteme

Heizungstyp	Funktionsweise	Am besten geeignet für	Vorteile & Nachteile
Direktbefeuert	Die Gasflamme kommt in direkten Kontakt mit dem Luftstrom.	Großserienproduktion, schwere Stahlteile.	Vorteile: 100% thermischer Wirkungsgrad, schnelles Aufheizen. Nachteile: Führt geringfügige Verbrennungsnebenprodukte in die Kabine ein.
Indirekt beheizt	Verwendet einen Wärmetauscher, um die Flamme vom Prozessluftstrom zu trennen.	Empfindliche Klarlacke, spezialisierte Luft- und Raumfahrtbeschichtungen.	Vorteile: Saubere, trockene Wärme mit null Verbrennungsnebenstoffen. Nachteile: Geringerer Wirkungsgrad (etwa 80%), höhere Brennstoffkosten.

Das Back- und Aushärtezyklus

Implementierung kontrollierter Aushärte- und Backzyklen maximiert Ihren täglichen Durchsatz.

Sprühphase: Der AMU hält eine angenehme Umgebungstemperatur von $70^GradF bis $75^GradF ($21^GradC bis $24^GradC) für eine optimale Lackzerstäubung.
Flash-Off-Periode: Die Luft zirkuliert bei Umgebungstemperatur, um flüchtige Lösungsmittel sicher verdampfen zu lassen, bevor geheizt wird.
Backzyklus: Das System erhöht die Temperaturen zwischen $140^circtext{F}$ und $180^circtext{F}$ ($60^circtext{C}$ bis $82^circtext{C}$) für flüssige Beschichtungen—oder bis zu $400^circtext{F}$ ($204^circtext{C}$) für Pulverbeschichtungsstände—das Finish in einem Bruchteil der Zeit vollständig auszuhärten.

Industrielle Lackierkabinen-Filtersysteme: Schutz Ihres Finishs und der Umwelt

Ein makelloses Finish hängt vollständig davon ab, wie gut Sie die Luft in Ihrer Werkstatt kontrollieren. Ein Hochleistungs- industrielle Lackierkabinenbelüftung System basiert auf einer Zweistufen-Filtersstrategie, um Staub von Ihren Teilen fernzuhalten und gefährliche Overspray in der Atmosphäre zu vermeiden.

Einlassfiltration

Einlassfilter sind Ihre erste Verteidigungslinie gegen luftgetragene Verunreinigungen. Sie fangen eingehenden Staub, Schmutz und mikroskopisch kleine Partikel ab, bevor sie Ihre Nasslackierung erreichen.

Diffusionsmedien: Hochleistungs-Stickmedien an der Decke sind Standard für Down-Draft- vs. Cross-Draft-Lackierkabine Setups, um einen gleichmäßigen Luftstrom zu gewährleisten.
Partikelziel: Hochwertige Einlassfilter erfassen typischerweise 99,1 % der Partikel, die größer als 10 Mikrometer sind.
Fazit: Saubere Zuluft verhindert kostspieliges Nacharbeiten, Polieren und strukturelle Nachbesserungen.

Auspufffiltration

Auspufffiltration verhindert, dass gefährliche Chemikalien und Lackreste in die lokale Umwelt entweichen. Dies ist ein entscheidendes Element zur Einhaltung der EPA-Auspufffiltrationsanforderungen und zur Aufrechterhaltung der Konformität Ihrer Einrichtung.

Filtertyp	Hauptanwendungsfall	Effizienzbewertung
Fiberglass-Pads	Standardflüssigkeitsbeschichtungen und allgemeine Overspray-Erfassung.	Kostengünstige, mehrlagige Tiefenladung
Erweiterte Papier/Poly	Hochvolumige industrielle Endlinien.	Hohe Haltekraft, längere Lebensdauer
HEPA / NESHAP-Filter	Luft- und Raumfahrt oder mehrstufig Pulverbeschichtungsstände.	99,97%-Effizienz für gefährliche Luftschadstoffe (HAPs)

Filterwartungsintervalle

Überladene Filter zu betreiben, erstickt den Luftstrom, stört den Kabinendruck und beeinträchtigt Ihre betriebliche Kapitalrendite für Spritzkabinen.

Pro-Tipp: Verfolgen Sie die Filterlebensdauer nicht anhand des Kalenders. Verwenden Sie ein Differenzdruckmessgerät (Manometer), um den tatsächlichen Widerstand über den Filterbänken zu messen.

Voreinstellungen / Ansaugung: Ersetzen alle 50 bis 100 Stunden Kabinennutzung oder wenn der Druck um 0,1 bis 0,2 Zoll Wassersäule (W.C.) sinkt.
Abluftfilter: Ändern Sie alle 40 auf 80 Stunden, oder sofort, wenn manometer anzeigt, dass Sie die maximale Nennwiderstandgrenze des Herstellers erreicht haben (typischerweise 0,5 Zoll W.C.).
Hauptdiffusionsdecken: Diese halten länger und müssen normalerweise alle 1.200 bis 1.500 Stunden oder einmal im Jahr ausgetauscht werden, abhängig von der Sauberkeit der Werkstatt.

Regulatorische Konformität für Ihre Industrielackierkabine

Rechtssicher zu bleiben bedeutet nicht nur, hohe Geldstrafen zu vermeiden; es geht darum, Ihre Crew zu schützen und Ihren Betrieb ohne unerwartete Stillstände aufrechtzuerhalten. Bei der Einrichtung einer Industrielackierkabine müssen Sie strenge bundesweite, bundesstaatliche und lokale Vorgaben erfüllen.

OSHA-Spritzkabinen-Vorschriften (29 CFR 1910.107)

Die Occupational Safety and Health Administration (OSHA) legt großen Wert auf Arbeitersicherheit und Brandschutz. Um die OSHA-Spritzkabinen-Vorschriften Einhaltung sicherzustellen, muss Ihre Einrichtung gewährleisten:

Luftgeschwindigkeit: Auf einem Niveau gehalten werden, das brennbare Dämpfe schnell aus der Atemzone wegpustet.
Abstände: Mindestens 1 Meter freier Raum auf allen Seiten der Kabine für Wartung und Sicherheit.
Brandgefährliche Lagerung: Strenge Grenzen für die Menge an brennbaren Flüssigkeiten, die in der Nähe des Sprühbereichs gelagert werden dürfen.

NFPA 33-Konformität für Spritzkabinen

Die National Fire Protection Association legt die Standards für die Verwendung von brennbaren und leicht entflammbaren Materialien fest. Die Erfüllung NFPA 33-Konformität für Spritzkabinen ist für Ihre Versicherungspolice und die örtlichen Brandschutzbehörden unverzichtbar.

Brandunterdrückung: Automatische Sprinkleranlagen oder Trockenchemie-Feuerlöschsysteme müssen direkt in die Kabine und die Abluftkanäle integriert werden.
Verriegelungssysteme: Das Belüftungssystem muss automatisch eingeschaltet werden, bevor das Sprühen beginnen kann, und bei Ausfall des Luftstroms muss die Lackzufuhr sofort gestoppt werden.
Luftstrombegrenzungen: Entflammbare Dampfkonzentrationen dürfen niemals 25% des unteren Explosionsgrenzwerts (LEL) überschreiten.

EPA-Abluftfiltrationsanforderungen und lokale Luftqualität:

Die Umweltbehörde (EPA) regelt, was in die Atmosphäre abgegeben wird. Unter NESHAP 6H-Vorschriften müssen Fabriken gefährliche Luftschadstoffe (HAPs) kontrollieren.

Zielwirkungsgrad: Abluftfiltersysteme müssen mindestens eine 98%-Absorptionswirkungsgrad bei Partikeln erreichen.
Genehmigung: Abhängig von Ihrem Bundesland (wie SCAQMD in Kalifornien oder TCEQ in Texas) benötigen Sie vor Betrieb eine Genehmigung für eine kleinere oder größere Emissionsquelle.
Pulverbeschichtungsstände: Obwohl sie weniger VOCs freisetzen, sind sie dennoch auf eine strenge Partikelsammlung angewiesen, um die EPA- und lokalen Sicherheitsvorschriften gegen Staubexplosionen zu erfüllen.

Elektrische Sicherheit und LED-Explosion-sichere Beleuchtung:

Elektrizität und atomisierte Lackdämpfe sind eine gefährliche Mischung. Ihr gesamter Fertigungsbereich muss gemäß dem National Electrical Code (NEC) klassifiziert werden.

Gerätefunktion:	Einhaltungsanforderung:	Vorteil
Gefährliche Bereiche	Klasse I, Division 1 oder Klasse II, Division 1 im Inneren der Kabine und Abluftkanäle.	Verhindert, dass Funken mit brennbaren Dämpfen in Kontakt kommen.
LED-Explosionsgeschützte Beleuchtung	Abgedichtete, bündig montierte Leuchten für gefährliche Umgebungen.	Hohe Sichtbarkeit für Qualitätskontrolle ohne Brandrisiken.
Erdung & Verbindung	Alle metallischen Teile, Spritzpistolen und zu lackierende Objekte müssen elektrisch geerdet sein.	Verhindert die Ansammlung statischer Elektrizität.

Wichtige Anpassungsmerkmale und Fabrik-Upgrade

Standardkonfigurationen erfüllen selten die hohen Durchsatzanforderungen moderner Fertigung in Deutschland. Um den Wert Ihrer industrielle Lackierkabine, sind strategische Upgrades unerlässlich, um Arbeitsabläufe zu optimieren, Arbeitskosten zu senken und eine gleichbleibende Oberflächenqualität zu gewährleisten.

Materialhandling-Integration

Das effiziente Ein- und Ausfahren von Teilen in die Kabine ist das Rückgrat der Produktionsgeschwindigkeit. Abhängig von Ihren Teilen und der Anordnung Ihrer Einrichtung eliminiert die Integration spezieller Materialhandling-Systeme Engpässe.

Systemtyp	Am besten geeignet für	Hauptvorteil
Hochregalförderer	Hochvolumige, kontinuierliche Produktionslinien	Minimiert manuelle Handhabung und maximiert die Stellfläche
Kran-Schlitz-Kabinen	Schweres, übergroßes Stahl- oder Maschinengerüst	Ermöglicht es Überkopfkränen, Teile direkt im Inneren abzulassen
Verfolgungs- & Roll-In-Wagen	Batch-Verarbeitung und unterschiedliche Bauteilgrößen	Flexible Lagerung und einfache manuelle Transporte

Steuerpulte und intelligente Automatisierung

Modern industrielle Beschichtungssysteme Verlassen Sie sich auf intelligente Automatisierung, um das Rätselraten bei den Lackier- und Aushärtungsprozessen zu vermeiden. Das Upgrade auf ein intelligentes Steuerpult schützt Ihre Geräte und sorgt für wiederholbare Ergebnisse.

Programmierbare Logiksteuerungen (PLCs): Steuern Sie automatisch den Druck in der Kabine, verfolgen Sie Aushärtezeiten und protokollieren Sie Betriebsdaten für die Qualitätskontrolle.
Variable Frequenzumrichter (VFDs): Passen Sie die Lüftergeschwindigkeiten basierend auf der aktuellen Filterbelastung an. Dies spart Tausende von Euro bei den Energiekosten, indem unnötiger Energieverbrauch vermieden wird.
Automatisierte Filterwarnungen: Visuelle und akustische Alarme werden ausgelöst, wenn der Druck sinkt, um Überlackaufbau zu verhindern, bevor er die Oberfläche ruiniert.

Ergonomie und Zugang

Mitarbeiterermüdung wirkt sich direkt auf die Oberflächenqualität aus. Die Anpassung des Kabineninneren schafft eine sicherere und produktivere Umgebung für Ihre Lackierer.

LED-Explosion-sichere Beleuchtung: Die richtige Platzierung eliminiert Schatten und Farbverzerrungen, reduziert Nacharbeiten. LED-Leuchten senken den Energieverbrauch im Vergleich zu herkömmlichen Leuchtstoffröhren erheblich.
Pneumatische Personentragen: Für groß angelegte Geräte heben Dreiachs-Hebevorrichtungen Lackierer sicher an und eliminieren die Notwendigkeit für umständliche Leitern oder Gerüste.
Strategisch platzierte Zugangstüren: Dedizierte Ein- und Ausgänge halten den Personalverkehr vom Materialfluss getrennt, wodurch das Risiko verringert wird, Staub von außen in die Kabine einzubringen.

Kaufleitfaden für Industrielackierkabinen: Finanzielle Bewertung

Die Investition in eine industrielle Lackierkabine ist ein bedeutender Meilenstein für Ihre Fabrik, aber der Listenpreis ist nur ein Teil der Gleichung. Um ein echtes Bild Ihrer finanziellen Verpflichtung zu erhalten, müssen Sie über den anfänglichen Preis hinausblicken und die Gesamtkosten des Eigentums (TCO) bewerten. Die Balance zwischen Anfangskapital und langfristigen Betriebskosten stellt sicher, dass Ihr Beschichtungssystem echten Gewinn bringt.

Anfängliche Investitionsausgaben (CapEx)

Ihre anfänglichen CapEx decken die physische Kabinenstruktur, gewählte Luftstromkonfiguration der Industrie-Kabine, und integrierte mechanische Komponenten ab.

Standard vs. Individuell: Vorgefertigte Modelle haben niedrigere Einstiegskosten, während individuelle industrielle Spritzkabinen eine höhere Anfangsinvestition erfordern, um spezifische Layout- oder Teilebeschränkungen zu erfüllen.
Ingenieurqualität: Premium-Materialien, Stahl mit hoher Wandstärke und fortschrittliche Steuerungen erhöhen den Anfangspreis, reduzieren jedoch langfristige strukturelle Probleme.

Installationskosten

Die Kosten, um Ihre Kabine in Betrieb zu nehmen, überraschen oft Facility-Manager. Eine angemessene Budgetierung für eine schlüsselfertige Lackierkabineninstallation verhindert unerwartete Projektverzögerungen und Kostenüberschreitungen.

Kostenkategorie	Typische Anforderungen
Standortvorbereitung & Beton	Ebnen der Böden, Gießen von Platten oder Aushub von Gruben für die Down-Draft- vs. Cross-Draft-Lackierkabine.
Mechanik & Elektrik	Anschluss schwerer Versorgungsleitungen, Gasleitungen und LED-Explosionsschutzbeleuchtung.
Lüftungs- & Dacharbeiten	Verlegung von Abluftschächten durch das Dach und Abdichtung der Durchdringungspunkte.
Genehmigungen & Zertifizierungen	Lokale EPA-Zulassungen, Brandschutzbeauftragte und Tests durch Dritte.

Betriebskosten (OpEx)

Sobald das System läuft, verbraucht Ihr Finishersystem kontinuierlich Ressourcen. Die tägliche Überwachung der Betriebskosten ist entscheidend, um gesunde Margen in der Fabrik zu erhalten.

Energieverbrauch: Antrieb großer Ventilatoren und Betrieb der Heizungssysteme der Lackierkabine während Aushärte- und Backzyklen kann die Nebenkosten erheblich steigen lassen.
Filterwechsel: Regelmäßiger Austausch von Ein- und Abluftmedien ist unverzichtbar, um den Luftstrom aufrechtzuerhalten und EPA-Auspufffiltrationsanforderungen.
Regelmäßige Wartung: geplante Brenner-Feinabstimmungen, Riemenwechsel bei Ventilatoren und Reinigung der Kabine, um Fehler und Ausfallzeiten zu vermeiden.

Betriebliches ROI für Spritzkabinen

Berechnung Ihres betriebliche Kapitalrendite für Spritzkabinen bedeutet, die Effizienzsteigerungen mit Ihrer Gesaminvestition zu vergleichen. Eine gut gestaltete Kabine verkürzt die Zykluszeiten, minimiert Ablehnungsraten und optimiert die Arbeitsproduktivität.

Die TCO-Realität: Die Wahl einer günstigeren Kabine mit ineffizienter Heizung oder schlechter Filtration erhöht Ihre OpEx, wodurch die anfänglichen Einsparungen in den ersten Jahren vollständig zunichte gemacht werden. Investitionen in energieeffiziente Komponenten, wie eine hochwertige Luftaufbereitungsgerät (LAU) mit direktbefeuerten Brennern, bieten eine deutlich schnellere Kapitalrendite durch niedrigere monatliche Betriebskosten.

Schritte zu einem erfolgreichen Beschaffungs- und Installationsprozess

Der Kauf eines industrielle Lackierkabine ist eine bedeutende Kapitalinvestition. Um den höchsten betrieblichen ROI für Sprühkabinen zu erzielen, können Sie nicht einfach ein Modell aus einem Katalog auswählen und auf das Beste hoffen. Eine nahtlose Implementierung erfordert einen strukturierten Ansatz, vom ersten Grundriss bis zur endgültigen Sicherheitszertifizierung.

Vor dem Kauf Standortbewertung

Bevor wir Verträge unterschreiben, betrachten wir die physischen und strukturellen Gegebenheiten Ihrer Anlage. Ein erfolgreicher schlüsselfertige Lackierkabineninstallation hängt vollständig von dieser Grundlage ab.

Grundfläche und Freiraum: Wir messen nicht nur die Bodenfläche, sondern auch die vertikale Höhe. Hochleistungs- industrielle Beschichtungssysteme benötigen zusätzlichen Raum an der Decke für Kanäle, Abluftventilatoren und mechanische Anlagen über dem Kopf.
Versorgungszugang: Ihr Standort muss über ausreichende elektrische Kapazitäten für schwere industrielle Lackierkabinenbelüftung, verfügen, neben zugänglichen Gas- oder Propanleitungen für der Heizungssysteme der Lackierkabine.
Logistik und Arbeitsabläufe: Wir planen, wie Rohteile in die Kabine gelangen und wie beschichtete Teile in den Aushärtungsbereich gelangen. Das Stören Ihres bestehenden Arbeitsflusses untergräbt den Zweck der Aufrüstung.

Auswahl des richtigen Herstellers

Die Zusammenarbeit mit dem richtigen Gerätehersteller macht den Unterschied zwischen einem langwierigen Installationskopfzerbrechen und einem reibungslosen Start.

Was zu beachten ist	Warum es für Ihre Fabrik wichtig ist
Ingenieurfähigkeiten	Können sie individuelle industrielle Spritzkabinen auf die einzigartigen Teileabmessungen zugeschnittene
entwickeln?	Der Hersteller muss garantieren NFPA 33-Konformität für Spritzkabinen und strenge Anforderungen erfüllen OSHA-Spritzkabinen-Vorschriften.
Support- und Ersatzteilverfügbarkeit	Schneller Zugriff auf Ersatzansaug- und EPA-Auspufffiltrationsanforderungen konforme Filter, um Ausfallzeiten zu vermeiden.

Inbetriebnahmephase:

Die Installation ist nicht abgeschlossen, nur weil die Paneele verschraubt sind. Die Inbetriebnahmephase ist der Zeitpunkt, an dem wir überprüfen, ob die Kabine unter realen Fabrikbedingungen genau wie geplant funktioniert.

Luftstromausgleich: Wir testen den Luftstromkonfiguration der Industrie-Kabine um eine gleichmäßige Luftverteilung zu gewährleisten und tote Zonen zu verhindern, die Oberflächen ruinieren.
Wärmetests: Für Geräte, die für Aushärte- und Backzyklen, ausgestattet sind, überprüfen wir, ob die Luftaufbereitungsgerät (LAU) sicher und effizient die Zieltemperaturen erreicht und hält.
Sicherheitsinspektionen: Wir führen vollständige Diagnosetests an dem LED-Explosionsschutzbeleuchtung, durch, einschließlich Verriegelung der Abluftsensoren und Brandschutzsysteme, um die endgültigen lokalen Zulassungen zu sichern.

Häufig gestellte Fragen (FAQs)

Was ist der Unterschied zwischen einer Down-Draft- und einer Cross-Draft-Lackierkabine?

Der Hauptunterschied liegt in der Richtung des industrielle Lackierkabinenbelüftung und die Qualität der Oberfläche.

Abkühlkabinen: Ziehen Sie Luft von der Decke direkt nach unten zum Boden. Dieser Luftzug saugt Overspray und Staub sofort von der Oberfläche weg und sorgt für das sauberste Finish. Es ist der Goldstandard für hochwertige industrielle Beschichtungssysteme.
Querluftkabinen: Ziehen Sie die Luft horizontal von einem Ende der Kabine zum anderen, wobei Sie über das Produkt hinweggehen. Obwohl sie günstiger zu installieren sind, weil sie keine Betonschächte erfordern, besteht ein höheres Risiko, dass Overspray auf Ihren Lack landet, wenn die Luft über das Teil strömt.

Wie oft müssen Filter in Lackierkabinen gewechselt werden?

Die Lebensdauer der Filter hängt vollständig von Ihrem Produktionsvolumen und den verwendeten Beschichtungsmaterialien ab, aber die üblichen Zeitpläne in Werkstätten folgen in der Regel diesem Zeitplan:

Zuflussfilter: Alle 2 bis 3 Monate wechseln oder früher, wenn Staub auf Ihren frischen Lackarbeiten absetzt.
Abluftfilter: Alle 40 bis 60 Stunden aktiven Sprühens wechseln. Ein verstopfter Abluftfilter verringert Ihre Luftgeschwindigkeit und gefährdet die Sicherheit Ihres Arbeitsplatzes.
Manometer-Überprüfungen: Verlassen Sie sich immer auf Ihre Zuganzeige. Wenn der Druck unter das vom Hersteller empfohlene Niveau fällt, tauschen Sie die Filter sofort aus, um die Einhaltung der EPA-Auspufffiltrationsanforderungen.

Was sind die wichtigsten OSHA- und NFPA-Vorschriften für Fabrik-Spritzkabinen?

Damit Ihre Fabrik legal bleibt und Ihr Team sicher arbeitet, muss Ihre Installation strikt den Sicherheitsvorschriften in Deutschland entsprechen:

OSHA-Vorschriften für Spritzkabinen (29 CFR 1910.107): Bestimmt die richtigen Belüftungsraten, sauberen Luftstrom und sichere Lagergrenzen für brennbare Flüssigkeiten in der Nähe des Kabinenbereichs.
NFPA 33-Konformität für Spritzkabinen: Fokussiert auf Brandschutz. Es erfordert einen bestimmten Abstand zu brennbaren Materialien, automatische Brandschutzsysteme und spezielle LED-Explosionsschutzbeleuchtung Innenbereiche in der Spritzzone.

Benötige ich eine Luftzusatzanlage (AMU) für meine industrielle Lackierkabine?

Wenn Sie eine beheizte Lackierkabinenheizung für schnelles Aushärte- und Backzyklen, haben, oder wenn Ihre Fabrik luftdicht versiegelt ist, benötigen Sie unbedingt eine Luftaufbereitungsgerät (LAU).

Eine AMU ersetzt das enorme Luftvolumen, das Ihre Abluftventilatoren aus dem Gebäude ziehen. Ohne sie entwickelt Ihre Fabrik einen negativen Luftdruck, der zu starken Gebäudedurchzügen, Rückzügen von Ihrer Heizungsanlage führt und Staub aus der Umgebung direkt in Ihre Reinraumumgebung saugt.
